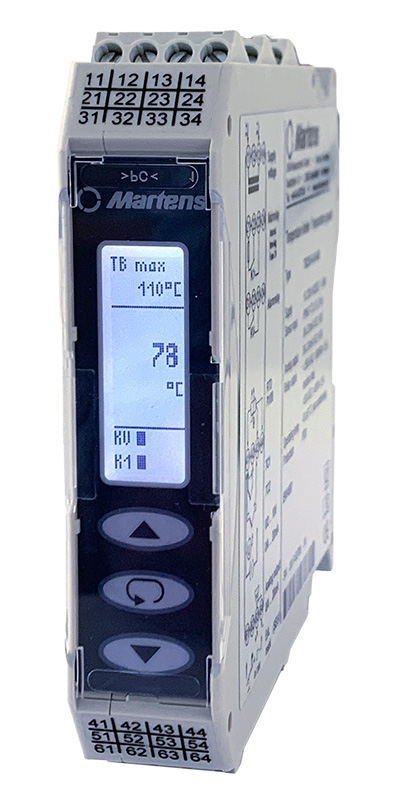

Temperaturbegrenzer | TB225
416,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit in der Regel ca. 1 Woche
Art.Nr.: TB225Produktbeschreibung
Zulassung nach DIN EN 14597
Allgemeines:
- einsetzbar als Temperaturbegrenzer und -wächter
- zertifiziert nach EN 14597, optional EN 61508 (SIL2)
- einstellbare Bedien- / Konfigurationssperre
- Universaleingang
- 2 Relaiswechsler + Analogausgang
- intuitive Bedienung: beleuchtetes Grafik-Display
- Display Farbwechsel im Alarmfall "Weiß / Rot"
- sichere galvanische 3-Wege Trennung
- Weitbereichsnetzteil 18..230 V AC/DC
Kurzinformation:
Das angeschlossene Temperatursignal wird ausgewertet und überwacht. Wird der zulässige Grenzwert erreicht oder tritt innerhalb des zulässigen Temperaturbereiches ein Fehler auf schaltet der TB225 ohne Verzögerung ab. Der zusätzliche Relaisausgang des TB225 ermöglicht mit einem unabhängigen Grenzwert die Funktion eines Voralarms. Durch Konfiguration sind folgende Betriebsarten möglich:
Temperaturbegrenzer (TB):
Maximum – oder Minimumüberwachung mit Selbsthaltung, Rücksetzen nach Wegfall der Störung manuell über die frontseitigen Tasten oder eines externen Tasters / Spannungssignal. Wirkungsweisen nach EN14597: 2012: Typ 2B, 2H, 2V
Temperaturwächter (TW):
Maximum- oder Minimumüberwachung ohne Selbsthaltung setzen automatisch bei Rückkehr in den zulässigen Bereich. Wirkungsweisen nach EN14597: 2012: Typ 2B
Maximum- oder Minimumüberwachung ohne Selbsthaltung setzen automatisch bei Rückkehr in den zulässigen Bereich. Wirkungsweisen nach EN14597: 2012: Typ 2B
| Hilfsenergie |
|
| Hilfsspannung: | 18 bis 230 V AC/DC |
| Leistungsaufnahme: | <5 VA |
| Bemessungsspannung: | 250 V AC nach EN 60730-1: 2011, zwischen Eingang / Relaisausgang / Hilfsspannung, Verschmutzungsgrad 2, Überspannungskategorie III Bemessungs-Stoßspannung 4kV |
| CE-Konformität: | 2014/30/EU : EN 600730-1:2011; EN 60730-2-9:2010 2014/35/EU : EN 60064-1:2007 2011/65/EU : EN IEC 63000:2018 |
| |
|
| Umgebungsbedingungen | |
| Arbeitstemperatur: | -10°C bis +55°C |
| Lagertemperatur: | -20°C bis +60°C |
| relative Luftfeuchtigkeit: | <95 % |
| Betauung: |
nicht zulässig |
| |
|
| Zulassungen | |
| EN 14597: 2012: | Temperaturregeleinrichtungen und Temperaturbegrenzer für wärmeerzeugende Anlagen |
| EN 61508:2010 SIL2: | funktionale Sicherheit sicherheitsbezogener elektrischer/elektronischer/programmierbarer elektronischer Systeme |
| Eingang | |
| Pt100: | -100,0°C bis +600,0°C |
| Grundgenauigkeit: | 0,2 %, ±1 Digit |
| Temperaturkoeffizient: | 0,01 %/K |
| Thermoelement: |
Typ J: Fe-CuNi -100°C bis +800°C Typ K: NiCr-Ni -150°C bis +1.200°C Typ N: NiCrSi-NiSi -150°C bis +1.200°C Typ S: Pt10RH-PT 0°C bis +1.600°C Vergleichsstellenkompensation eingebaut |
| Grundgenauigkeit: |
<0,3 %, ±1 Digit |
| Temperaturkoeffizient: |
0,01 %/K |
| Analogeingang: |
0/2 bis 10 V DC, 0/4 bis 20 mA 0 bis 10 V und 0 bis 20 mA nicht für Temperaturbegrenzung zulässig |
| Grundgenauigkeit: |
0,2 %, ±1 Digit |
| Temperaturkoeffizient: |
0,01 %/K |
| Display |
Grafik-LC-Display mit 32 x 90 Pixel, mit weiß-roter Hintergrundbeleuchtung |
| Ausgänge |
|
| Schaltausgänge: |
2x Relais |
| Relaiswechsler: |
<250 V AC <500 VA <2 A ohmsche Last <30 V DC <60W <2 A ohmsche Last Hauptrelais intern mit 2A Sicherung abgesichert! Sicherung ist nicht auswechselbar! |
| Analogausgang: |
0/4 bis 20 mA Bürde ≤500 Ω 0/2 bis 10 V DC Bürde >500 Ω galv. getrennt Ausgang schaltet automatisch um (bürdenabhängig) |
| Grundgenauigkeit: |
0,2 % |
| Temperaturkoeffizient: |
0,01 %/K |
| Gehäuse: |
Polyamid (PA) 6.6 , UL94V-0, TS35 nach DIN EN 60715 |
| Gewicht: | ca. 180 g |
| Anschluss: |
steckbare Schraubklemmen 0,14 bis 2,5 mm2 mit Drahtschutz 0,14 bis 2,5 mm2 (AWG 26..14) |
| Schutzart: |
IP20, BGV A3 |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Bedienungsanleitung als .pdf:
 |
