Sicherheits-Temperaturbegrenzer | STL 50 Ex
799,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: STL50ExProduktbeschreibung
Allgemeines:

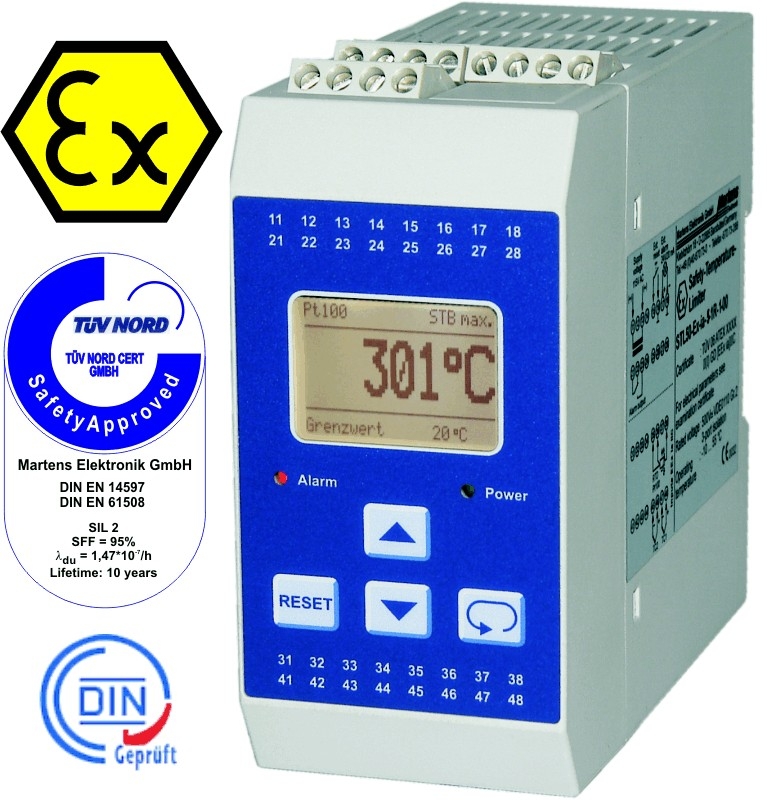

Der Sicherheits-Temperaturbegrenzer STL50Ex wird überall dort eingesetzt, wo thermische Prozesse überwacht und die Anlage im Störungsfall in einen sicheren Betriebszustand überführt werden muss. Wird der zulässige Temperaturgrenzwert erreicht oder tritt innerhalb des zulässigen Temperaturbereiches ein Fehler an der Überwachungsvorrichtung auf (Fühlerbruch, Fühlerkurzschluss, Ausfall eines Bauteiles im Gerät, Fehler in der Software, Ausfall oder unzulässiger Wert der Hilfsspannung usw.) schaltet der STL50Ex ohne Verzögerung ab. Der Alarmkontakt wird betätigt, die frontseitige LED ALARM und die Hintergrundbeleuchtung des Displays leuchten, auf dem Display wird die Fehlerursache als Klartext angezeigt. Zusätzlich steht an den Klemmen 16-17 ein 24 V DC-Signal für eine externe Alarmmeldung an. Das Gerät kann alternativ über einen externen Kontakt zurückgesetzt werden. Zudem verfügt der STL50Ex optional über einen programmierbaren Analogausgang mit up- oder downscaling-Funktion, sowie einen Vorkontakt.
- einsetzbar als Temperaturbegrenzer/-wächter und Abgastemperaturbegrenzer
- zertifiziert nach EN 61508 SIL2
- eigensicherer Eingang für Einsatz mit Temperatursensoren in Zone 0/20; 1/21; 2/22
- Temperaturgrenzwert und Schalthysterese programmierbar
- Grundgenauigkeit <0,5 %, ±2 Digit
- Reaktionszeit ≤0,5 s
- 1 Relais für sicherheitsrelevante Temperaturgrenzwert, zwangsgeführt
- 1 Relais für Voralarm
- Analogausgang 0/4 bis 20 mA; 0/2 bis 10 V
- Speicherfunktion für Fehlermeldung
- Bedienersperre (Passwortschutz)
- Kontakteingang für externen Reset
- 24 V DC Signal für externe Alarmmeldung
Technische Daten:
| Hilfsenergie | |
| Hilfsspannung: |
230 V AC ±10 % 115 V AC ±10 % 24 V DC ±15 % |
| Leistungsaufnahme: | < 4 VA |
| CE-Konformität: | EN 61326-1: 2013 EN 61326-2-2: 2013 |
| Umgebungbedingungen | |
| Arbeitstemperatur: | -10°C bis +55°C |
| Transport- und Lagertemperatur: | -30°C bis +60°C |
| relative Luftfeuchtigkeit: | <95 % |
| Betauung: | nicht zulässig |
| Vibration: | Verwendung nur in vibrationsarmer Umgebung! |
| Eingang | |
| Explosionsschutz: | II (1) G [Ex ia] IIC/IIB bzw. III (1) D [Ex ia Da] IIIC |
| Zulassung: | TÜV 07 ATEX 554295 |
| Pt100: | -100,0°C bis +600,0°C, 3-Leiter, max. Leitungswiderstand 4 Ω/Leitung Fühlerstrom <1 mA (keine Eigenerwärmung) |
| Daten im Fehlerfall | |
| max. Leerlaufspannung U0: | 1,4 V |
| max. Kurzschlussstrom I0: | 6 mA |
| max. Ausgangsleistg. P0: | 7 mW |
| min. Innenwiderstand R: | 1,6 kΩ (Kennlinie trapezförmig) |
| Explosionsschutz | |
| Ex ia/IIB: | max. äußere Induktivität: 100 mH max. äußere Kapazität: 110 μF |
| Ex ia/IIC: |
max. äußere Induktivität: 20 mH max. äußere Kapazität: 28 μF |
| innere Kapazität: | vernachlässigbar |
| innere Induktivität: |
vernachlässigbar |
| |
|
| Thermoelement |
|
| Typ J: | Fe-CuNi im Bereich -100,0°C bis +800,0°C |
| Typ K: |
NiCr-Ni im Bereich -150°C bis +1.200°C |
| Typ N: |
NiCrSi-NiSi im Bereich -150°C bis +1.200°C |
| Typ S: |
Pt10Rh-Pt im Bereich 0°C bis 1.600 °C Vergleichsstellenkompensation eingebaut, Daten im Fehlerfall |
| max. Leerlaufspannung U0: |
0,7 V |
| max. Kurzschlussstrom I0: | 2 mA |
| max. Ausgangsleistg. P0: | 1,5 mW |
| min. Innenwiderstand R: | 5 kΩ (Kennlinie trapezförmig) |
| |
|
| Explosionsschutz | |
| Ex ia/IIB: | max. äußere Induktivität: 100 mH max. äußere Kapazität: 240 μF |
| Ex ia/IIC: | max. äußere Induktivität: 50 mH max. äußere Kapazität: 54 μF |
| innere Kapazität: | vernachlässigbar |
| innere Induktivität: | vernachlässigbar |
| Grundgenauigkeit: |
<0,5 %, ±2 Digit |
| Temperaturkoeffizient: |
0,01 %/K |
| |
|
| Display: |
Grafik-LCD-Display mit 128 x 64Pixel mit weißer Hintergrundbeleuchtung |
| |
|
| Ausgang |
|
| Hauptrelais: |
Wechselkontakt <250 V AC <200 VA <2 A cos Phi ≥0,7<250 VDC <80 W <2 A, intern abgesichert mit Feinsicherung 2 A träge |
| Voralarmrelais: |
Wechselkontakt <250 V AC <100 VA <2 A ohmsche Last; <30 VDC <60 W <2 A |
| Analogausgang: |
0/4 bis 20 mA Bürde ≤500Ω; 0/2 bis 10V Bürde > 500 galvanically isolatedgalvanically isolatedΩ, galvanisch getrennt, Ausgang schaltet automatisch um (bürdenabhängig) |
| Genauigkeit (Analogausgang): |
0,4%; TK: 0,01%/K |
| |
|
| Gehäuse |
|
| Typ: |
Polyamid (PA) 6.6 , UL94 V-0 TS35 nach DIN EN 60715 |
| Gewicht: |
ca. 450 g |
| Anschluss: |
Schraubklemmen 0,14 mm2 bis 2,5 mm2 (AWG 26..14) |
| Schutzart: |
IP20, DIN EN 60529, BGV A3 |
Die genauen Spezifikationen
entnehmen Sie bitte den folgenden Datenblättern:
