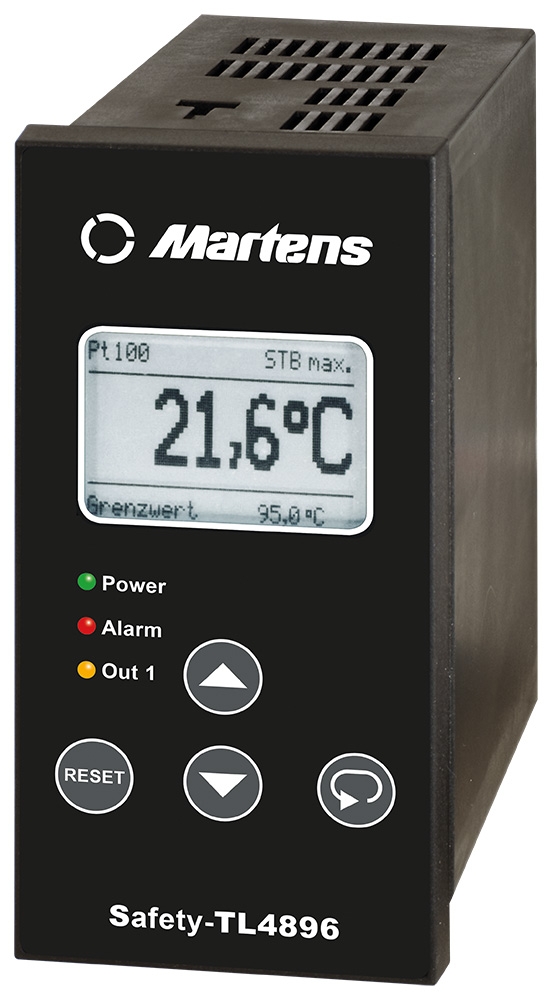

Sicherheits-Temperaturbegrenzer | Safety-TL4896
594,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: Safety-TL4896Produktbeschreibung
nach DIN EN 14597, SIL 2
Allgemeines:
Der Sicherheits-Temperaturbegrenzer STL4896 wird überall dort eingesetzt, wo thermische Prozesse überwacht und die Anlage im Störungsfall in einen sicheren Betriebszustand überführt werden muss. Wird der zulässige Temperaturgrenzwert erreicht oder tritt innerhalb des zulässigen Temperaturbereiches ein Fehler an der Überwachungsvorrichtung auf (Fühlerbruch, Fühlerkurzschluss, Ausfall eines Bauteiles im Gerät, Fehler in der Software, Ausfall oder unzulässiger Wert der Hilfsspannung usw.) schaltet der STL4896 ohne Verzögerung ab. Der Alarmkontakt wird betätigt, die frontseitige LED ALARM und die Hintergrundbeleuchtung des Displays leuchten, auf dem Display wird die Fehlerursache als Klartext angezeigt. Zusätzlich steht an den Klemmen 16-17 ein 24 V DC-Signal für eine externe Alarmmeldung an. Das Gerät kann alternativ über einen externen Kontakt zurückgesetzt werden. Zudem verfügt der STL4896 über einen programmierbaren Analogausgang mit up- oder downscaling Funktion, sowie einen Vorkontakt.
- einsetzbar als Temperaturbegrenzer/-wächter und Abgastemperaturbegrenzer
- zertifiziert nach DIN EN 61508 SIL 2
- Eingänge Pt100 oder Doppel-Thermoelemente
- Temperaturgrenzwert & Schalthysterese programmierbar
- Grundgenauigkeit <0,5 % ± 2 Digit
- Reaktionszeit ≤0,5 s
- 1 Relais für sicherheitsrelevante Temperaturgrenzwert, zwangsgeführt
- 1 Relais für Voralarm
- Analogausgang 0/4 mA bis 20 mA; 0/2 V bis 10V
- Speicherfunkion für Fehlermeldung
- Bedienersperre (Passwortschutz)
- Kontakteingang für externen Reset
- 24 V DC Signal für externe Alarmmeldung
Technische Daten:
| Hilfsenergie | |
| Hilfsspannung: | 230 V AC ±10 % 115 V AC ±10 % 24 V DC ±15 % |
| Leistungsaufnahme: | <4 VA |
| CE-Konformität: | EN 61326-1: 2013 EN 61326-2-2: 2013 |
| Umgebungsbedingungen | |
| Arbeitstemperatur: | -10°C bis +55°C |
| Transport- und Lagertemperatur: | -30°C bis +60°C |
| relative Luftfeuchtigkeit: | <95 % |
| Betauung: | nicht zulässig |
| Schwingungen: | Verwendung nur in vibrationsarmer Umgebung! |
| Zulassungen | |
| EN 14597:2012: | Temperaturregeleinrichtungen und Temperaturbegrenzer für wärmeerzeugende Anlagen |
| EN 61508:2011 SIL2: | funktionale Sicherheit sicherheitsbezogener elektrischer/elektronischer/programmierbarer elektronischer Systeme |
| Eingang | |
| Pt100: | im Bereich -100,0°C bis +600,0°C, 3-Leiterschaltung, max. Leitungswiderstand 4 Ω pro Leitung, Fühlerstrom <1 mA (keine Eigenerwärmung) |
| Thermoelement: | Typ J: Fe-CuNi im Bereich -100,0°C bis +800,0°C Typ K: NiCr-Ni im Bereich -150°C bis +1.200°C Typ N: NiCrSi-NiSi im Bereich -150°C bis +1.200 °C Typ S: Pt10Rh-Pt im Bereich 0°C bis +1.600°C Vergleichsstellenkompensation eingebaut |
| Grundgenauigkeit: | <0,5 %, ±2 Digit |
| Temperaturkoeffizient: | 0,01 %/K |
| Display: | Grafik-LCD-Display mit 128 x 64 Pixel, mit weißer Hintergrundbeleuchtung |
| Ausgänge | |
| Hauptrelais: | Wechselkontakt <250 V AC <200 VA <2 A cos Phi ≥0,7 <250 VDC <80 W <2 A, intern abgesichert mit Feinsicherung 2 A träge |
| Voralarmrelais: | Wechselkontakt <250 V AC <500 VA <2 A ohmsche Last; <30 VDC <60 W <2 A |
| Analogausgang: | 0/4 mA bis 20 mA Bürde ≤500 Ω; 0/2 V bis 10 V Bürde >500 Ω, galvanisch getrennt, Ausgang schaltet automatisch um (bürdenabhängig) |
| Genauigkeit (Analogausgang): | 0,4 %; TK: 0,01 %/K |
| Gehäuse: | Polyamid (PA) 6.6 , UL94V-0 |
| Gewicht: | ca. 450 g |
| Anschluss: | Federzugklemmen 0,2 mm² bis 2,5 mm² (AWG 24 .. 12) |
| Schutzart: | Front IP65, DIN EN 60529, BGV A3 |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Bedienungsanleitung als .pdf:
 |
