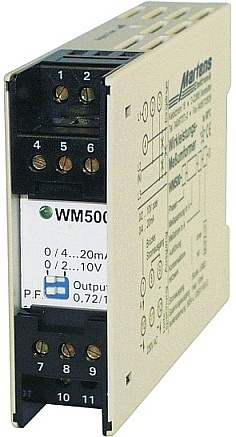

Wirkleistungs-Messumformer | WM 500
422,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: WM500Produktbeschreibung
NormgehäuseTragschienenmontage TS35
Grundfläche 22,5x75 mm (BxH)
Aufbauhöhe 110 mm
Merkmale
- Strommessbereich 1 A oder 5 A
- Frequenzbereich: 45 ... 400 Hz
- Power Faktor (cosϕ) umschaltbar 0,72 oder 1
- Fehler unter Nennbedingungen <0,2 %
- Ausgang 0/4 ... 20 mA oder 0/2 ... 10 V umschaltbar
- Ausgleichszeit (t90) ≤500 ms
- Strombürde max. 500 Ω
- Messbereichs-Endwert justierbar -5 % / +30 %
- Galvanische Trennung zwischen / Eingang / Ausgang / Hilfsspannung
Allgemeines
Der Wirkleistungs-Messumformer WM 500 konvertiert die Wirkleistung von symmetrischen elektrischen Verbrauchern in 1- und 3-Phasen Netzen in proportionale Einheitssignale. Die Ausführung ohne Kompensationsnetzwerk eignet sich auch zur Wirkleistungsmessung von Phasenanschnittssteuerungen oder Motoren, die über Frequenzumrichter betrieben werden. In der Ausführung mit Kompensationsnetzwerk (nur für sinusförmige Spannungen) werden Fehler, die durch unterschiedliche Abweichungen der Außenleiterspannungen von der Nennspannung entstehen, ausgeglichen. Die Kurvenform des Messstromes spielt bei beiden Ausführungen keine Rolle.
Die genauen Spezifikationen
entnehmen Sie bitte dem folgenden Datenblatt:
Bedienungsanleitung als .pdf:
 |
