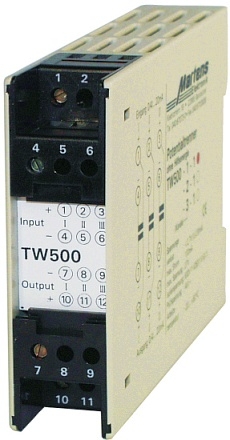

Potentialtrenner | TW 500
164,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: TW500Produktbeschreibung
Allgemeines:
Potentialtrenner TW500 bieten die kostengünstigste Möglichkeit zur galvanischen Trennung von 0/4...20 mA Stromsignalen. Die Trennung gewährleistet zum Beispiel eine sichere Entkopplung des Sensorkreises vom Auswertekreis. Die gegenseitige Beeinflussung verschiedener Messkreise durch Masse- oder Erdpotentiale wird
ausgeschlossen. Die Integration von bis zu 3 Kanälen in einem 22,5 mm Gehäuse ermöglicht eine platzsparende Montage.
Technische Daten:
| Eingang | |
| Strom: | 0(4) bis 20 mA DC |
| max. Strom: | 100 mA |
| max. Spannung: | 27 V DC |
| Spannungsabfall: | <2,7 V (I ≤ 20 mA) |
| Prüfspannung: | 4 kV DC Eingang / Ausgang |
| Isolationsspannung: | 630 V AC/DC nach VDE 0110 Gruppe 2 |
| Arbeitstemperatur: | -20°C bis +60°C |
| CE-Konformität: | EN 61326-1:2013; EN 60664-1:2007 |
| Ausgang | |
| Strom: | 0(4) bis 20 mA |
| max. Strom: | max. Eingangsstrom |
| Bürde: | <1.200 Ω (I ≤ 20 mA) |
| Ausgleichszeit (t90): | <30 ms |
| Grundgenauigkeit: | <0,1 % |
| Bürdenfehler: | <0,0008 %/Ω |
| Temperaturfehler: | <0,001 %/°C |
| Restwelligkeit: | <0,2 % |
| Gehäuse | |
| Ausführung: | Normgehäuse aus Makrolon 8020 UL94V-1 nach DIN EN 60715:2001-09 |
| Gewicht: | ca. 140 g |
| Anschluss: | Schraubklemmen, max. 2,5 mm2 |
| Schutzart: | Gehäuse IP30, Klemmen IP20 gemäß BGV A3 |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Bedienungsanleitung als .pdf:
 |
