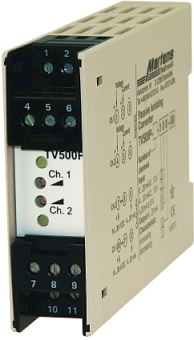

Trennverstärker (Standardausführung) | TV500P
157,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: TV500P (Standard)Produktbeschreibung
Allgemeines:
Trennverstärker der Serie TV500P werden zur Potentialtrennung und Umwandlung von Einheitssignalen an aktiven Eingängen von SPS und DC Systemen eingesetzt. Die Geräte versorgen sich über die ausgangsseitige Stromschleife 4 bis 20 mA.
| Hilfsenergie | |
| Hilfsspannung: | 14 V DC bis 30 V DC (Schleifenspannung) |
| Arbeitstemperatur: | -10°C bis +50°C |
| CE-Konformität: | EN 61326-1:2013; EN 60664-1:2007 |
| Eingänge | |
| Strom: | 4 mA bis 20 mA, Ri = 43 Ω, Überlast max. 100 mA |
| Spannung: | 2 V bis 10 V, Ri = 160 kΩ, Überlast max. 100 V |
| Endwert 20 mA: | justierbar ±5 % |
| Grundgenauigkeit: | <0,2 %, (bei Abgleich auf Einzelbereich <0,1 %) |
| Ausgänge | |
| Strom: | 4 mA bis 20 mA |
| Bürde: | Rmax = (UB-14 V) ÷ 20 mA |
| Ausgleichszeit (T90): | <70 ms |
| Gehäuse | |
| Ausführung: | Normgehäuse aus Makrolon 8020 UL94V-1 nach DIN EN 60715:2001-09 |
| Gewicht: | ca. 200 g |
| Anschluss: | Schraubklemmen, max. 2,5 mm2 |
| Schutzart: | Gehäuse IP30, Klemmen IP20, gemäß BGV A3 |
Hinweis!
Ausgang schaltet bei Untersteuerung (-34 %) des Eingangsbereiches und bei Übersteuerung (+34 %) des Eingangsbereiches auf 22 mA.
weitere Ausführungen:
TV500P (weitere Ausführungen)
- Kennlinie steigend oder fallend
- Eingänge: 0 bis 20 mA und 0 bis 10 V DC oder ±20 mA und ±10 V DC
- Ausgänge: 4 bis 20 mA passiv
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Bedienungsanleitung als .pdf:
 |
