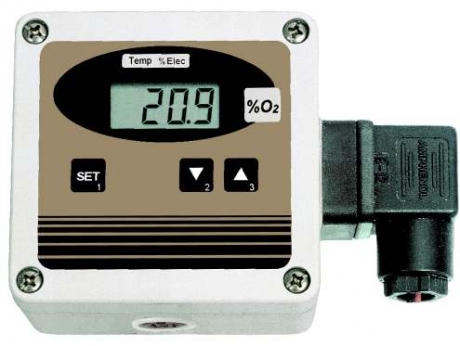

Luftsauerstoff-Messumformer | OXY 3690MP
610,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: OXY3690MPProduktbeschreibung
Luftsauerstoff-Messumformer inkl. Sensor
Technische Daten:
| Messbereiche: | Sauerstoffkonzentration: 0,0 % bis 100,0 % O2 (gasförmig) OXY 3690 MP: empfohlener Bereich 0,2...35,0 Vol. % O2 (außerhalb reduzierte Genauigkeit) OXY 3690 MP-LO: auch für Werte ≤0,2 Vol. % O2 geeignet Temperatur: -20,0°C bis 50,0°C |
| Genauigkeit (bei Nenntemperatur 25°C): | Sauerstoff: ±0,1 % ±1 Digit Temperatur: ±0,1 °C ±1 Digit |
| Ausgangssignal (nur O2): | 4 bis 20 mA (2-Leiter - Standard), 0 bis 10 V (3-Leiter - Option) |
| galvanische Trennung: | Eingang galvanisch getrennt |
| Hilfsenergie: |
12 bis 30 V DC (bei Ausgang 4 bis 20 mA) 18 bis 30 V DC (bei Ausgang 0 bis 10 V - Option) |
| zul. Bürde (bei 4 bis 20 mA): |
RA [Ω] ≤ (Uv [V] - 12 V) / 0,02 A |
| zul. Last (bei 0 bis 10 Volt): | RL >3.000 Ω |
| Arbeitsbedingungen: | 0°C bis +50°C, 0 % bis +95 % r.F. (nicht betauend) |
| Lagertemperatur: |
-20°C bis +70°C |
| Verpolungsschutz: | 50 V dauernd |
| Anzeige: | ca. 10 mm hohe, 4-stellige LCD-Anzeige |
| Gehäuse: | ABS (IP65 - ausgenommen Sensoranschlussbuchse) |
| Abmessungen: | 82 x 80 x 55 mm (ohne Winkelstecker und Sensor-Buchse) |
| elektrischer Anschluss: |
Winkelstecker nach EN 175301-803/A (IP65), max. Leitungsquerschnitt: 1,5 mm2, Leitungsdurchmesser von 4,5 bis 7 mm |
| Sensoranschluss: | 5-polige Diodenbuchse, verschraubbar |
| Kalibrierung: | 1-Punkt-Kalibrierung an atmosphärischer Luft |
| Luftdruckkompensation: | 500 bis 2.000 hPa abs., Eingabe manuell |
| Sauerstoffsensor | |
| Typ: | je nach Ausführung |
| Messbereich: | 0,0 % bis 100,0 % O2 |
| Ansprechzeit T90: | <10 s, temperaturabhängig |
| Garantie: | 12 Monate (Voraussetzung: sachgemäße Anwendung gemäß Betriebsanleitung) |
| Einsatzgebiet: | für Luft bzw. reinen Sauerstoff, Schutzgase |
| Temperaturkompensation: | integriert in Sensorgehäuse |
| Anschlusskabel: | ca. 1,3 m, mit 5-poligem Diodenstecker, verschraubbar |
| Betriebsdruck: | 500 bis 2.000 hPa (statisch) für Luft- bzw. Gasanströmung muss die Option GOO.../MU verwendet werden |
| Arbeitsbedingungen: | 0°C bis +45°C, 0 % bis +95 % r.F. (nicht betauend) |
| Lagertemperatur: | -15°C bis +60°C |
| Gehäuseabmessungen: | ca. Ø 40 x 103 mm (153 mm inkl. Knickschutz), Gehäuse mit M16 x 1-Schraubgewinde (Sensor mittels beiliegendem Schlauch-Adapterstück in Leitungsschläuche einkoppelbar) |
| Gewicht: | ca. 135 g |
