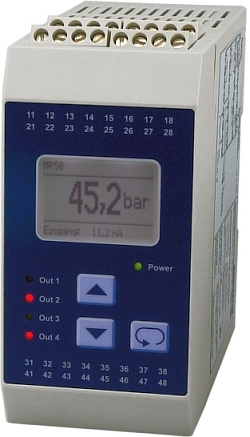

Grenzwertschalter | MR 50
396,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: MR50Produktbeschreibung
Allgemeines:
Der Grenzwertschalter MR50 dient zur Überwachung von Messwerten. Anzeigebereich und Einheiten für den Messwert sind im
Display darstellbar. Eine integrierte Transmitterspeisung ermöglicht den direkten Anschluss von 2-Drahtsensoren. Das Gerät bietet
eine einfache Programmierung, verfügt über max. 4 Alarmkontakte
(Relaiswechsler) und optional über einen parametrierbaren, galvanisch getrennten Analogausgang 0/4 mA bis 20 mA; 0/2 V bis 10 V.
- Eingang Einheitssignale 0/4 mA bis 20 mA, 0/2 V DC bis 10 V DC
- Messbereich programmierbar
- max. 4 Alarmausgänge
- galvanisch getr. Analogausgang 0/4 mA bis 20 mA, 0/2 V DC bis 10 V DC
Technische Daten:
| Hilfsenergie | |
| Hilfsspannung: |
230 V AC ±10 %, 115 V AC ±10 %, oder 24 V DC ±15 % |
| Leistungsaufnahme: | max. 5 VA |
| Arbeitstemperatur: | -10°C bis +55°C |
| CE-Konformität: | EN 61326-1:2013 EN 60664-1:2007 |
| Eingang | |
| Eingang: | 0/4 bis 20 mA; 0/2 bis 10 V DC |
| Ri: | Stromeingang 10 Ω, Spannungseingang 10 kΩ |
| Fehlererkennung: | Drahtbruch im Messkreis |
| Grundgenauigkeit: | <0,1 %, ±1 Digit |
| Transmitterspeisung: | 24 V DC max. 30 mA |
| |
|
| Ausgänge | |
| Relaiswechsler: | < 250 V AC < 250 VA < 2 A cosφ ≥ 0,3, < 300 V DC < 40 W <2 A |
| Analogausgang: |
0/4 bis 20 mA, Bürde ≤500 Ω; 0/2 bis 10 V Bürde >500 Ω, galv. getrennt, Ausgang schaltet automatisch um (bürdenabhängig) |
| Genauigkeit: |
0,2 %;TK 0,01 %/K |
| Fehlerverhalten bei Drahtbruch im Messkreis: |
Analogausgang: 0 mA, <3,6 mA oder >21,5 mA Alarmkontakt(e): min. oder max. programmierbar |
| |
|
| Display: |
Grafik-LCD-Display mit 128 x 64 Pixel, mit weißer Hintergrundbeleuchtung |
| |
|
| Gehäuse |
|
| Typ: |
Polyamid (PA) 6.6 , UL94V-0 nach DIN EN 60715 |
| Gewicht: |
ca. 450 g |
| Anschluss: |
Schraubklemmen 0,14 mm2 bis 2,5 mm2 (AWG 26..14) |
| Schutzart: |
Gehäuse IP30, Klemmen IP20, BGV A3 |
Die genauen Spezifikationen
entnehmen Sie bitte den folgenden Datenblättern:
Bedienungsanleitung als .pdf:
 |
