Durchflusswächter | UBX-032E

Durchflusswächter | UBX-032E


840,00 EUR

 inkl. 19 % USt  -> Preis zzgl. Versandkosten

Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!

Art.Nr.: UBX-032E
Schaltkontakt:
S: Wechslerkontakt, einfach:
D: Wechslerkontakt, doppelt (+ 34,50 EUR) :
Anschlusswerkstoff:
K: Edelstahl (+ 298,00 EUR) :
M: Messing:
Optionen HO:
Justage (+ 48,50 EUR) :
Justage in Öl (+ 86,70 EUR) :
optionaler Temperaturbereich -50°C bis +125°C (+ 31,60 EUR) :

Bitte beachten Sie stets die Bestellhinweise auf den einzelnen Datenblättern!

Produktbeschreibung

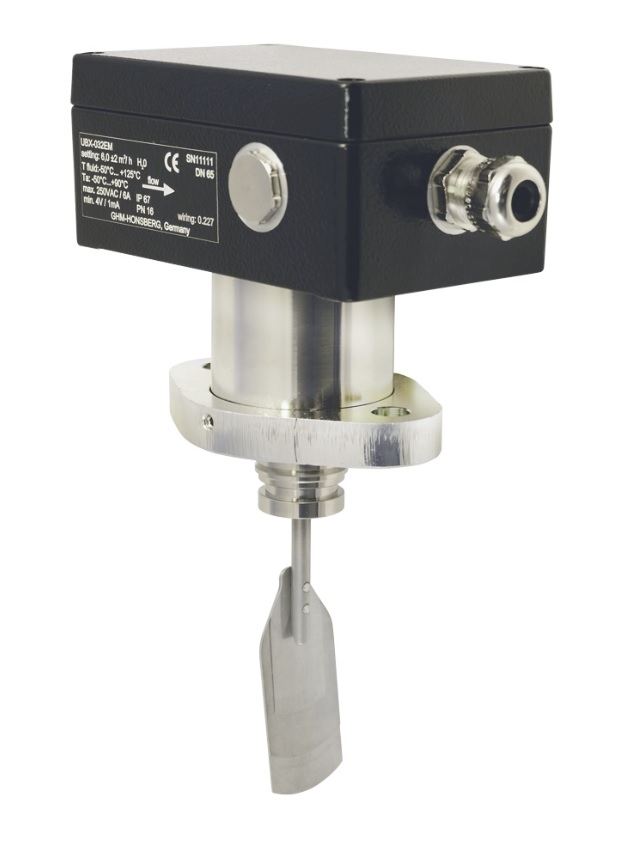

GHM Honsberg: UBX-032E, Durchflusswächter
Allgemeines:

Die Strömungswächter arbeiten nach dem Prinzip des metallbalggestützten Paddels mit Ansteuerung eines Mikroschalters
.

  • einsetzbar für Nennweiten DN 65, DN 80 und DN 100
  • Mikroschalter mit Bi-Niveau Goldkontakt
  • Systemanschluss mit Ovalflansch
  • für Temperaturbereiche von -40°C bis +140°C geeignet


Achtung! Dichtung nicht im Lieferumfang enthalten!


Technische Daten:

Anwendung: Durchfluss, Überwachen
Medium: Wasser, Mineralöl, Silikonöl, Esteröl
Schalter: Mikroschalter
Nennweite: DN 65, DN 80, DN 100
Anschlussart: Ovalflansch
Justage (für abnehmenden
Durchfluss):
DN 65: 6,0 m3/h ± 2,0
DN 80: 10,5
m3/h ± 2,5
DN 100: 20,5
m3/h ± 3,0
Qmax.
(empfohlen):
DN 65: 33 m3/h
DN 80: 45
m3/h
DN 100: 65
m3/h
(alle Werte gelten für v = 2 m/s)
Druckfestigkeit: PN 16 bar
Medientemperatur: -40 bis +140°C (kein Heißdampf)
Umgebungstemperatur: -40 bis +90°C
Schutzklasse:2 - Schutzisolation
Schutzart:IP 65 / IP 67
(bei Verwendung einer zugelassenen Anschlussleitung)
elektr. Anschluss:Kabelverschraubung M16x1,5
Werkstoffe
medienberührt:
Messingausführung:
CW614N vernickelt,
1.4305, 1.4310,
1.4541, FVMQ

Edelstahlausführung:
1.4305, 1.4310,
1.4541, FVMQ
Gehäusewerkstoff:Aluminiumdruckguss
Gewicht:1,3 kg
Einbaulage:Standard: Horizontale Anströmung; Schalteinheit nach unten nicht empfehlenswert; andere Einbaulagen sind möglich; die Einbaulage hat Einfluss auf den Schaltpunkt / -bereich.






Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:





Bedienungsanleitung als .pdf:
