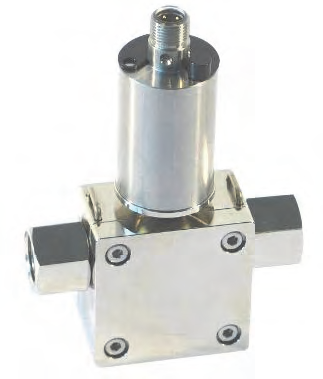

Durchflussmessumformer / -schalter | FLEX-RRH-... mit RRH-...

Durchflussmessumformer / -schalter | FLEX-RRH-... mit RRH-...
GHM Honsberg: FLEX-RRH-... mit RRH-..., Durchflussmessumformer / -schalter
FLEX: Auswerteelektronik mit Analogausgang und Schaltfunktion

Allgemeines:

Der Durchflussmesser besteht aus einem Flügelrad, das durch das strömende Medium in Rotation versetzt wird
. Die Drehzahl des Rotors ist proportional zur Durchflussmenge pro Zeit. Der Rotor ist mit Magneten bestückt. Die Aufnahme der durchflussproportionalen Drehzahl geschieht durch einen Hall-Sensor.

Der auf dem Messwertaufnehmer befindliche FLEX-Messumformer besitzt einen Analogausgang (4 mA bis 20 mA oder 0 V bis 10 V) und einen Schaltausgang, der als Grenzwertschalter zur Minimum- oder Maximum-Überwachung oder als Frequenzausgang konfiguriert werden kann.

Der Schaltausgang ist als Push-Pull-Treiber ausgeführt und kann daher sowohl als PNP- als auch als NPN-Ausgang verwendet werden. Der Zustand des Schaltausganges wird mit einer rundum sichtbaren gelben LED im Steckerabgang signalisiert.
Die Konfiguration des Sensors erfolgt im Werk oder alternativ mit Hilfe des optional erhältlichen Gerätekonfigurators ECI-1 (USB-Interface für PC). Ein wählbarer Parameter kann am Gerät mit Hilfe eines mitgelieferten Magnet-Clips geändert werden. Hierbei wird der aktuelle Messwert als Parameterwert übernommen. Als Parameter kommen hierbei z.B. der Schaltwert oder der Messbereichsendwert in Frage.
Das Edelstahlgehäuse der Elektronik ist drehbar, so dass eine Ausrichtung des Kabelabgangs nach der Montage möglich ist.

  • unkompliziertes Messen von Durchflussraten
  • Metallgehäuse mit Hall-Sensor
  • Arbeitsdruck bis 100 bar
  • lange Lebensdauer durch hochwertige Keramikachse und Spezialkunststofflager
  • keine Ein- und Auslaufstrecken erforderlich
  • modulare Bauweise mit unterschiedlichen Anschlusssystemen
  • Anschlüsse steck- und drehbar
  • Analogausgang und Schaltausgang
  • für den industriellen Einsatz konzipiert
  • kleine, kompakte Bauweise
  • einfache Installation
  • einfache Bedienung
  • Kabelabgang stufenlos drehbar
  • optional Rückschlagventile, Filter, Durchflusskonstanter in den Anschlüssen

Technische Daten:

Anwendung: Durchfluss, Messen, Überwachen
Medium: Wasser (Öle und Luft/Gase auf Anfrage)
Gesamtmessbereich: 0,1 l/min bis 100 l/min H2O
Anschluss: DN 10 oder DN 25 Innen-/Außengewinde oder Schlauchtülle, CW614N vernickelt oder 1.4305
Eckdaten: PN 100 bar, Medientemperatur 0°C bis +70°C





Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:








FLEX-RRH-... mit RRH-...:
Durchflussmessumformer / -schalter | FLEX-RRH-010 mit RRH-010.MM

Durchflussmessumformer / -schalter | FLEX-RRH-010 mit RRH-010.MM



923,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

 bzw. Fertigungszeit variiert - bitte erfragen!

Durchflussmessumformer / -schalter | FLEX-RRH-010 mit RRH-010.KK

Durchflussmessumformer / -schalter | FLEX-RRH-010 mit RRH-010.KK



1.123,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

 bzw. Fertigungszeit variiert - bitte erfragen!

Durchflussmessumformer / -schalter | FLEX-RRH-025 mit RRH-025.MM

Durchflussmessumformer / -schalter | FLEX-RRH-025 mit RRH-025.MM



975,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

 bzw. Fertigungszeit variiert - bitte erfragen!

Durchflussmessumformer / -schalter | FLEX-RRH-025 mit RRH-025.KK

Durchflussmessumformer / -schalter | FLEX-RRH-025 mit RRH-025.KK



1.200,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

 bzw. Fertigungszeit variiert - bitte erfragen!
