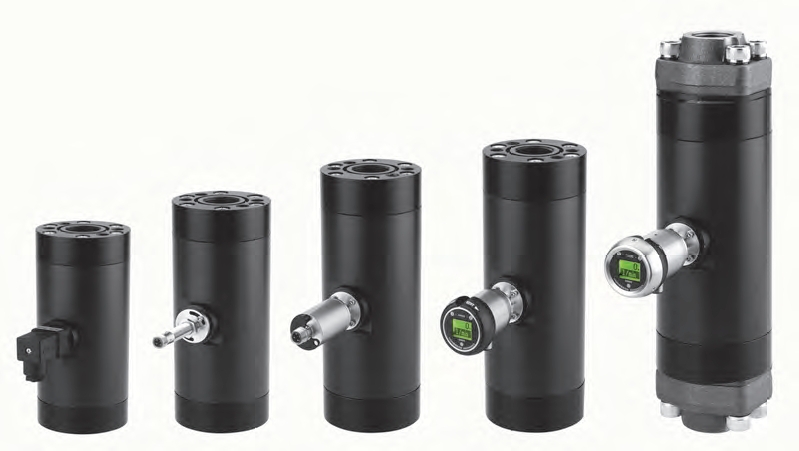

Durchflussmessumformer / Schraubenvolumeter | VHS-...GAXA
Ausführung: Anschlusswerkstoff AL eloxiert, zusätzlicher SAE-Flansch
Allgemeines:
Der Durchflusstransmitter VHS misst den Durchfluss nach dem volumetrischen Prinzip und ist für flüssige, viskose, schmierfähige Medien (z.B. Schmieröl) geeignet. Bei geeigneter Materialwahl des VHS können auch wasserhaltige Flüssigkeiten wie Seifen, Pasten und Emulsionen mit nicht-abrasivem Charakter gemessen werden. Aufgrund der volumetrischen Arbeitsweise sind die Geräte nahezu viskositätsunabhängig.
Das VHS-System besteht aus zwei ineinander greifenden Schrauben, die sich angetrieben durch das strömende Medium gegenläufig drehen. Ein außerhalb des Strömungsraumes angeordneter magnetisch vorgespannter Hall-Sensor detektiert die Schraubenflanken und erzeugt ein durchflussproportionales Frequenzsignal. Zwei
Pulse entsprechen dabei einer Umdrehung der Schrauben und damit einem bestimmten Messvolumen (siehe Datentabelle). Im Strömungsraum befinden sich keine Magnete. Als Signal-Ausgang stehen ein Push-Pull-Transistorausgang, ein A / B-Ausgang oder ein 2-Leiter-Ausgang zur Verfügung. Der Push-Pull-Ausgang kann
wahlweise wie ein PNP- oder ein NPN-Ausgang beschaltet werden und gibt eine durchflussproportionale Frequenz ab.
Der A / B-Ausgang besteht aus zwei Push-Pull-Ausgängen, deren Signale um 90 ° phasenverschoben sind. Hierdurch ist es möglich, die Durchflussrichtung mit dem bi-direktional betreibbaren Messaufnehmer zu bestimmen.
Die 2-Leiter-Ausführung stellt die Pulse durch zwei verschiedene Ströme dar und hat den Vorteil des geringeren Verdrahtungsaufwandes. Alternativ können auch Aufsatzelektroniken mit Signal-Aufbereitung der Serien OMNI, FLEX und LABO eingesetzt werden. Die Körper der Geräte bestehen aus Aluminium, die Anschlüsse wahlweise aus Aluminium (ergibt PN 160) oder Stahl (ergibt PN 350). Optional können beide Anschlussarten mit SAE-Flanschen ausgerüstet werden, die die Montage in die Rohrleitung vereinfachen und in beiden Fällen eine Druckfestigkeit von PN 350 ergeben.
- misst und überwacht viskose Medien (Öl) 1,4 l/min bis 2.500 l/min
- Anschluss G 1 bis G 2 1/2
- sehr geringe Viskositätsabhängigkeit
- bis 40.000 mm²/s (cSt) einsetzbar
- linearer Frequenz-Ausgang (Push-Pull)
- leichtes und kompaktes Gerät (Aluminium-Gehäuse)
- Betrieb und Messung mit Durchflussrichtung vorwärts und rückwärts möglich
- für kostensensitive Applikationen
| Anwendung: | Durchfluss, Messen, Überwachen |
| Medium: | Öl oder nicht aggressive, selbstschmierende Fluide |
| Gesamtmessbereich: | 1,4 l/min bis 2.500 l/min Öl |
| Anschluss: | G 1 bis G 2 1/2 Innengewinde, AL eloxiert |
| Eckdaten: | PN 350 bar, Medientemperatur -25°C bis +80°C, (150°C auf Anfrage) |
| elektrische Daten: | 3-Leiter oder A / B-Ausg.: Versorgungsspannung 10 V DC bis 30 V DC, Stromaufnahme ca. 20 mA ohne Last 2-Leiter: Versorgungsspannung 4,5 V DC bis 24 V DC |
Option gekapselte Kugellager auf Anfrage!
mit integrierter Auswerteelektronik in folgenden Ausführungen:
LABO-VHS: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion
FLEX-VHS: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion
OMNI-VHS: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
(siehe unten: empfohlenes Zubehör)
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
 |
|
 |
Durchflussmessumformer / Schraubenvolumeter | VHS-025GAXA0140
Ausführung: Anschlusswerkstoff AL eloxiert, zusätzlicher SAE-Flansch
Option gekapselte Kugellager auf Anfrage! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHS: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHS: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHS: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
1.275,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / Schraubenvolumeter | VHS-032GAXA0350
Ausführung: Anschlusswerkstoff AL eloxiert, zusätzlicher SAE-Flansch
Option gekapselte Kugellager auf Anfrage! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHS: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHS: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHS: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
1.754,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / Schraubenvolumeter | VHS-040GAXA
Ausführung: Anschlusswerkstoff AL eloxiert, zusätzlicher SAE-Flansch
Option gekapselte Kugellager auf Anfrage! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHS: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHS: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHS: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
2.202,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / Schraubenvolumeter | VHS-050GAXA
Ausführung: Anschlusswerkstoff AL eloxiert, zusätzlicher SAE-Flansch
Option gekapselte Kugellager auf Anfrage! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHS: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHS: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHS: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
3.742,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / Schraubenvolumeter | VHS-065GAXA2500
Ausführung: Anschlusswerkstoff AL eloxiert, zusätzlicher SAE-Flansch
Option gekapselte Kugellager auf Anfrage! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHS: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHS: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHS: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
8.317,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
