Durchflussmessumformer | VHZ-...GA/GK
ehemals bekannt unter "Volutron"

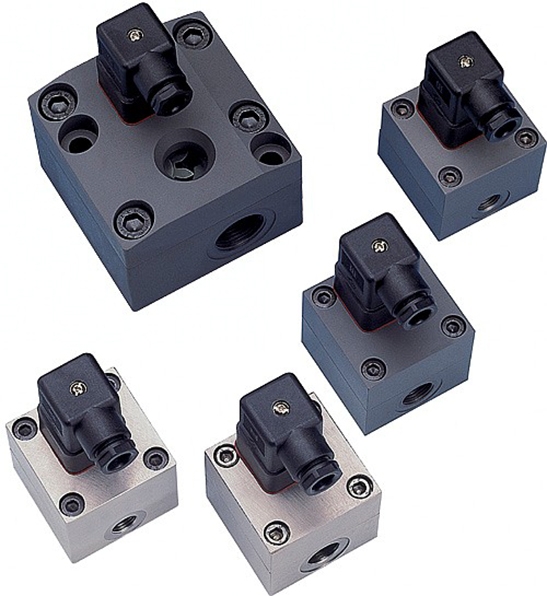

Der Zahnrad-Durchflussmesser VHZ misst den Durchfluss nach dem volumetrischen Prinzip, bei dem ein Zahnradpaar proportional zur Durchflussrate bewegt wird. Die Bewegung der Zahnräder wird durch die geschlossene Gehäusewand von einem Sensor detektiert. Die Geräte sind für viskose, flüssige, selbstschmierende Medien
geeignet sowie für wasserhaltige Flüssigkeiten wie Seifen, Pasten, Emulsionen etc. mit nicht-abrasivem Charakter. Aufgrund der volumetrischen Arbeitsweise sind die Geräte nahezu viskositätsunabhängig.
Als Signal-Ausgang stehen ein Push-Pull-Transistorausgang, ein A / B-Ausgang oder ein 2-Leiter-Ausgang zur Verfügung. Der Push-Pull-Ausgang kann wahlweise wie ein PNP- oder ein NPN-Ausgang beschaltet werden und gibt eine durchflussproportionale
Frequenz ab.
Der A / B-Ausgang besteht aus zwei Push-Pull-Ausgängen, deren Signale um 90° phasenverschoben sind. Hierdurch ist es möglich, die Durchflussrichtung mit dem bi-direktional betreibbaren Messaufnehmer zu bestimmen. Die 2-Leiter-Ausführung stellt die Pulse durch zwei verschiedene Ströme dar und hat den Vorteil des geringeren Verdrahtungsaufwandes.
- für viskose Medien (Öle) bestens geeignet
- leichte und kompakte Bauweise beim Al-Gehäuse
- für kostensensitive Applikationen
Technische Daten:
| Anwendung: | Durchfluss, Messen, optional: Anzeigen |
| Medium: | Wasser, Öl |
| Gesamtmessbereich: | 0,02 l/min bis 150 l/min H2O oder Öl |
| Anschluss: | G 1/4 bis G 1 Innengewinde, Aluminium oder Edelstahl |
| Eckdaten: | PN 100 bar bis 200 bar, Medientemperatur -25°C bis +80°C, optional -25°C bis +120°C (2-Leiter-Ausführung DN 10-25) |
| elektrische Daten: | Zahnrad-Volumeter, 3-Leiter oder A / B-Ausg.: Versorgungsspannung 10 V DC bis 30 V DC, Stromaufnahme ca. 20 mA ohne Last 2-Leiter: Versorgungsspannung 4,5 V DC bis 24 V DC |
mit integrierter Auswerteelektronik in folgenden Ausführungen:
LABO-VHZ: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion
FLEX-VHZ: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion
OMNI-VHZ: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
(siehe unten: empfohlenes Zubehör)
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
 |
|
 |
Durchflussmessumformer | VHZ-008GA002ehemals bekannt unter "Volutron"
mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHZ: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHZ: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHZ: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
1.776,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | VHZ-008GK002ehemals bekannt unter "Volutron"
mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHZ: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHZ: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHZ: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
2.553,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | VHZ-010GA006ehemals bekannt unter "Volutron"
Achtung: Der A / B-Ausgang erfordert die Verwendung eines 4-poligen Rundsteckverbinders! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHZ: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHZ: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHZ: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
1.107,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | VHZ-010GK006ehemals bekannt unter "Volutron"
Achtung: Der A / B-Ausgang erfordert die Verwendung eines 4-poligen Rundsteckverbinders! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHZ: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHZ: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHZ: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
2.434,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | VHZ-020GA050ehemals bekannt unter "Volutron"
Achtung: Der A / B-Ausgang erfordert die Verwendung eines 4-poligen Rundsteckverbinders! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHZ: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHZ: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHZ: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
1.353,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | VHZO-020GA050ehemals bekannt unter "Volutron"
Achtung: Der A / B-Ausgang erfordert die Verwendung eines 4-poligen Rundsteckverbinders! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHZ: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHZ: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHZ: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
1.958,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | VHZ-025GA150ehemals bekannt unter "Volutron"
Achtung: Der A / B-Ausgang erfordert die Verwendung eines 4-poligen Rundsteckverbinders! mit integrierter Auswerteelektronik in folgenden Ausführungen: LABO-VHZ: inkl. Auswerteelektronik mit Analogausgang oder Schaltfunktion FLEX-VHZ: inkl. Auswerteelektronik mit Analogausgang und Schaltfunktion OMNI-VHZ: inkl. Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige (siehe unten: empfohlenes Zubehör) Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
3.462,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
