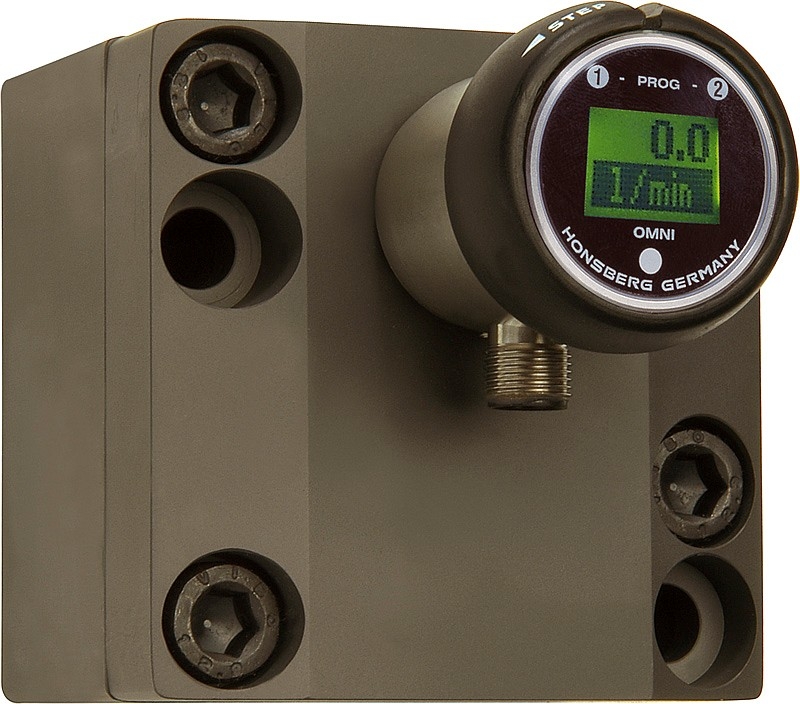

Durchflussmessumformer / -schalter | OMNI-VHZ mit VHZ-...GA/GK
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
Allgemeines:
Der Zahnrad-Durchflussmesser VHZ misst den Durchfluss nach dem volumetrischen Prinzip, bei dem ein Zahnradpaar proportional zur Durchflussrate bewegt wird. Die Bewegung der Zahnräder wird durch die geschlossene Gehäusewand von einem Sensor detektiert. Die Geräte sind für viskose, flüssige, selbstschmierende Medien
geeignet sowie für wasserhaltige Flüssigkeiten wie Seifen, Pasten, Emulsionen etc. mit nicht-abrasivem Charakter. Aufgrund der volumetrischen Arbeitsweise sind die Geräte nahezu viskositätsunabhängig.
Der auf dem Messwertaufnehmer befindliche OMNI-Messumformer besitzt ein grafisches, hintergrundbeleuchtetes LCD-Display, das sowohl im Dunkeln als auch in hellem Sonnenlicht sehr gut ablesbar ist. Das Grafik-Display erlaubt die Anzeige von Messwerten und Parametern in klarer verständlicher Form.
Die Messwerte werden 4-stellig zusammen mit ihrer physikalischen Einheit angezeigt, die auch vom Benutzer verändert werden kann. Die Elektronik verfügt über einen Analogausgang (4 mA bis 20 mA oder 0 V bis 10 V) und zwei Schaltausgänge, die als Grenzwertschalter zur Minimum- oder Maximum-Überwachung oder als Zweipunktregler verwendet werden können.
Die Schaltausgänge sind als Push-Pull-Treiber ausgeführt und können daher sowohl als PNP- als auch als NPN-Ausgang verwendet werden. Die Überschreitung von Grenzwerten wird mit einer weit sichtbaren roten LED und durch eine Klarschriftmeldung im Display signalisiert. Das Edelstahlgehäuse besitzt eine gehärtete, kratzfeste Mineralglasscheibe. Die Bedienung erfolgt durch einen magnetbestückten Programmierring, so dass keine Gehäusedurchbrüche für Bedienelemente notwendig sind und die Dichtigkeit des Gehäuses dauerhaft gewährleistet ist.
Der Ring erlaubt durch Drehen nach links und rechts einfaches Verändern der Parameter (z.B. Schaltpunkt, Hysterese,...). Als Schutz vor unbeabsichtigter Programmierung kann er abgenommen und um 180° gedreht wieder aufgesetzt oder wie ein Schlüssel komplett entfernt werden.
- Durchflusssensor nach dem Zahnrad-Prinzip
- für viskose Medien geeignet (Öle, Emulsionen)
- Analogausgang 4 mA bis 20 mA oder 0 V bis 10 V
- zwei programmierbare Schalter (Push-Pull)
- grafisches LCD-Display, hintergrundbeleuchtet (transreflektiv), lesbar bei Sonnenlicht und im Dunkeln
- wechselbare Einheiten in der Anzeige
- programmierbare Parameter über drehbaren, abnehmbaren Ring (Programmierschutz)
- Ganzmetallgehäuse mit kratzfestem, chemisch resistentem Glas
- drehbarer Elektronikkopf für beste Ableseposition
- kleine kompakte Baumaße
- einfache Installation
Technische Daten:
| Anwendung: | Durchfluss, Messen, Überwachen, Anzeigen |
| Medium: | Wasser, Öl |
| Gesamtmessbereich: | 0,02 l/min bis 150 l/min H2O oder Öl |
| Anschluss: | G 1/4 bis G 3/8 Innengewinde, Aluminium oder Edelstahl |
| Eckdaten: | PN 100 bar bis 200 bar, Medientemperatur -25°C bis +80°C, optional -25°C bis +120°C |
| elektrische Daten: | Versorgungsspannung 18 V DC bis 30 V DC Leistungsaufnahme <1 W |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
 |
|
 |
Durchflussmessumformer / -schalter | OMNI-VHZ mit VHZ-008GA002
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
2.290,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / -schalter | OMNI-VHZ mit VHZ-008GK002
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
3.123,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / -schalter | OMNI-VHZ mit VHZ-010GA006
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
1.677,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / -schalter | OMNI-VHZ mit VHZ-010GK006
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
3.003,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / -schalter | OMNI-VHZ mit VHZ-020GA050
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
1.923,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / -schalter | OMNI-VHZ mit VHZO-020GA050
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige mit Schauglas!
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
2.527,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer / -schalter | OMNI-VHZ mit VHZ-025GA150
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
4.032,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
