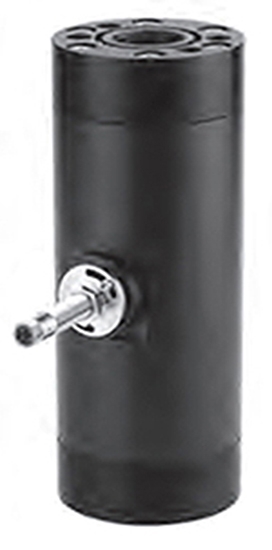

Durchflussmessumformer | LABO-VHS-I/U/F/C mit VHS-...GSOA
LABO-I/U/F/C: Auswerteelektronik mit Analogausgang
Schraubenvolumeter
Ausführung: Anschlusswerkstoff Stahl, kein zusätzlicher Flansch
Allgemeines:
Der Durchflusstransmitter VHS misst den Durchfluss nach dem volumetrischen Prinzip und ist für flüssige, viskose, schmierfähige Medien (z.B. Schmieröl) geeignet. Bei geeigneter Materialwahl des VHS können auch wasserhaltige Flüssigkeiten wie Seifen, Pasten und Emulsionen mit nicht-abrasivem Charakter gemessen werden, sofern sie eine ausreichende Schmierfähigkeit aufweisen. Aufgrund der volumetrischen Arbeitsweise sind die Geräte nahezu viskositätsunabhängig.
Das VHS-System besteht aus zwei ineinander greifenden Schrauben, die sich angetrieben durch das strömende Medium gegenläufig drehen. Ein außerhalb des Strömungsraumes angeordneter magnetisch vorgespannter Hall-Sensor detektiert die Schraubenflanken und erzeugt ein durchflussproportionales Frequenzsignal. Jeder
Puls entspricht dabei einem bestimmten Messvolumen. Im Strömungsraum befinden sich keine Magnete.
Die LABO-Elektronik stellt unterschiedliche Ausgangssignale zur Verfügung:
- Analogsignal 0/4 mA bis 20 mA (LABO-VHS-I)
- Analogsignal 0/2 V bis 10 V (LABO-VHS-U)
- Frequenzsignal (LABO-VHS-F) oder
- Mengensignal Puls / x Liter (LABO-VHS-C)
Eine Ausführung mit Schaltausgang ist ebenfalls verfügbar.
Der Bereichsendwert kann auf Wunsch über "Teach-In" bei jeweils anstehender Strömung eingestellt werden.
- misst und überwacht viskose Medien (Öl) 1,4 l/min bis 2.500 l/min
- Anschluss G 1 bis G 2 1/2
- sehr geringe Viskositätsabhängigkeit
- bis 40.000 mm²/s (cSt) einsetzbar
- 0...10 V-, 4...20 mA-, Frequenz-, Pulsausgang komplett konfigurierbar
- leichtes und kompaktes Gerät (Aluminium-Gehäuse)
- Betrieb und Messung mit Durchflussrichtung vorwärts und rückwärts möglich
- für kostensensitive Applikationen
| Anwendung: | Durchfluss, Messen, Überwachen |
| Medium: | Öl oder nicht aggressive, selbstschmierende Fluide |
| Gesamtmessbereich: | 1,4 l/min bis 2.500 l/min Öl |
| Anschluss: | G 1 bis G 2 1/2 Innengewinde, Stahl |
| Eckdaten: | PN 350 bar, Medientemperatur -25°C bis +80°C, (150°C auf Anfrage) |
| elektrische Daten: | Versorgungsspannung 10 V DC bis 30 V DC, bei Spannungsausgang 10 V: 15 V DC bis 30 V DC Leistungsaufnahme <1 W (bei unbelastetem Ausgang) |
Option gekapselte Kugellager auf Anfrage!
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
 |
|
 |
Durchflussmessumformer | LABO-VHS-I/U/F/C mit VHS-025GSOA0140
LABO-I/U/F/C: Auswerteelektronik mit Analogausgang Schraubenvolumeter Ausführung: Anschlusswerkstoff Stahl, kein zusätzlicher Flansch
Option gekapselte Kugellager auf Anfrage! Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
1.537,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | LABO-VHS-I/U/F/C mit VHS-032GSOA0350
LABO-I/U/F/C: Auswerteelektronik mit Analogausgang Schraubenvolumeter Ausführung: Anschlusswerkstoff Stahl, kein zusätzlicher Flansch
Option gekapselte Kugellager auf Anfrage! Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
1.989,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | LABO-VHS-I/U/F/C mit VHS-040GSOA
LABO-I/U/F/C: Auswerteelektronik mit Analogausgang Schraubenvolumeter Ausführung: Anschlusswerkstoff Stahl, kein zusätzlicher Flansch
Option gekapselte Kugellager auf Anfrage! Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
2.525,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | LABO-VHS-I/U/F/C mit VHS-050GSOA
LABO-I/U/F/C: Auswerteelektronik mit Analogausgang Schraubenvolumeter Ausführung: Anschlusswerkstoff Stahl, kein zusätzlicher Flansch
Option gekapselte Kugellager auf Anfrage! Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
3.988,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
|
Durchflussmessumformer | LABO-VHS-I/U/F/C mit VHS-065GSOA2500
LABO-I/U/F/C: Auswerteelektronik mit Analogausgang Schraubenvolumeter Ausführung: Anschlusswerkstoff Stahl, kein zusätzlicher Flansch
Option gekapselte Kugellager auf Anfrage! Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Allgemeine Informationen zum Messsystem:
10.037,00 EUR inkl. 19 % USt-> Preis zzgl. Versandkosten bzw. Fertigungszeit variiert - bitte erfragen! |
