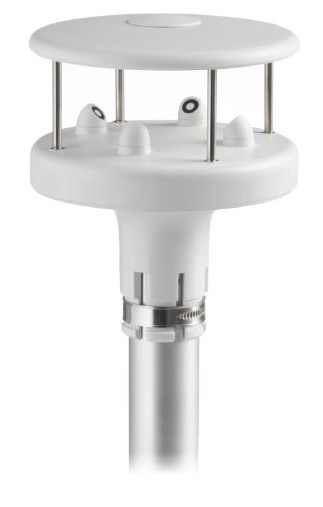

zweiaxiales Ultraschall-Anemometer | HD 51.3D...
2.463,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: HD51.3DProduktbeschreibung
Allgemeines:
HD51.3D4R und HD51.3D4R-AL sind zweiaxiale Ultraschallanemometer mit integrierter Heizung. Die Heizung verhindert die Ansammlung von Schnee und Eis am Gerät und ermöglicht so genaue Messungen unter sämtlichen Umweltbedingungen.
HD51.3D4R-AL ist ausgestattet mit einer leistungsstärkeren Heizung für schnelles Abtauen und einem Gehäuse mit eloxierter Aluminiumlegierung und Korrosionsschutzschicht, das auch den Einsatz des Geräts in aggressiven Umgebungen erlaubt (z.B. mariner Bereich)
Das Anemometer erfüllt die Anforderungen der Norm MIL-STD-810G Methode 509.6 (Salznebel-Korrosionsschutztest). Die hohe Unempfindlichkeit gegenüber elektromagnetischer Störungen ermöglicht die Verwendung des Anemometers in Umgebungen mit elektrischer Störbeeinflussung (z.B. industrielle Umgebungen, Windenergieparks, etc.).
Die Anemometer messen:
- Windgeschwindigkeit bis zu 80 m/s (HD51.3D4R-AL) oder 85 m/s (HD51.3D4R)
- Windrichtung
- Windböen
- Luftdruck (mit integriertem Sensor)
Über einen einstellbaren Zeitraum von bis zu 10 Minuten wird der Mittelwert von Windgeschwindigkeit und -richtung berechnet.
Technische Daten:
| Windgeschwindigkeit: | Sensor: Ultraschall Messbereich: 0 bis 85 m/s (HD51.3D4R) 0 bis 80 m/s (HD51.3D4R-AL) Auflösung: 0,01 m/s Genauigkeit: ±0,2 m/s oder ±2 %, der höhere Wert gilt (0 bis 60 m/s), ±3 % (> 60 m/s) |
| Windrichtung: | Sensor: Ultraschall Messbereich: 0 bis 359,9°. Um Oszillationen des Analogausgangs um 0° zu vermeiden, kann der erweitere Bereich 0 bis 539,9° eingestellt werden Auflösung: 0,1° Genauigkeit: ±2° RMSE (Windgeschwindigkeit >2 m/s) |
| Luftdruck: | Sensor: piezoresistiv Messbereich: 300 bis 1.100 hPa Auflösung: 0,1 hPa Genauigkeit: ±0,5 hPa bei 20°C |
| Stromversorgung Gerät (Heizung ausgenommen): | 12 bis 30 V DC |
| Stromversorgung Heizung: | 24 V DC ±10 % |
| Leistungsaufnahme Gerät (Heizung ausgenommen): | 60 mA bei 24 V DC |
| Leistungsaufnahme Heizung: | 15 W bei 24 V DC (HD51.3D4R) 80 W bei 24 V DC (HD51.3D4R-AL) |
| serielle Ausgänge: | isolierte RS232, RS485 und RS422 |
| Kommunikationsprotokoll: | NMEA, MODBUS-RTU, ASCII proprietäres Protokoll |
| Analogausgänge: | 2 Analogausgänge, für Windgeschwindigkeit und -richtung oder für kartesische Komponenten U-V der Windgeschwindigkeit. Für Ausgang wählbar: 4 bis 20 mA (Standard, max. Last 500 Ω), 0 bis 1 V, 0 bis 5 V und 0 bis 10 V. Die Ausgänge sind isoliert von der Stromquelle. |
| Messintervall: | von 250 ms bis 1 s |
| Intervall Windgeschwindigkeitsmittelwert: | konfigurierbar von 1 s bis 10 min |
| Berechnungsintervall Windböen: | konfigurierbar von 1 s bis 10 min |
| elektrischer Anschluss: | 19-poliger M23 Stecker |
| Betriebstemperatur: | -40 bis +60°C |
| Schutzart: | IP 66 |
| Korrosionsschutztest: | gemäß MIL-STD-810G Methode 509.6 (48 Stunden Bedampfung + 48 Stunden Trocknung) |
| Materialbeständigkeit bis: | 90 m/s (HD51.3D4R) 100 m/s (HD51.3D4R-AL) |
| Gewicht: | ca. 640 g (HD51.3D4R) ca. 1,4 kg (HD51.3D4R-AL) |
| Gehäuse: | ASA mit Aluminium- und AISI 316 Metallteilen (HD51.3D4R) eloxierte Aluminiumlegierung und AISI 316 (HD51.3D4R-AL) |
| Installation: | auf einem Mast mit 40 mm Außen- und 36 mm Innendurchmesser |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
 |
