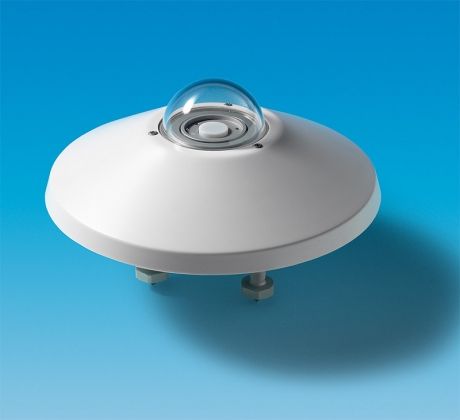

radiometrische Sonde | LP UVB 02
Allgemeines:
Das Radiometer LP UVB 02 misst die Globalstrahlung im UVB-Spektralbereich auf einer ebenen Fläche (Watt/m2). Die spektrale Empfindlichkeit des Geräts ist insbe-sondere auf 305 nm zentriert mit 5 nm Bandbreite (FWHM). Die Globalstrahlung ist die Summe der direkten solaren Bestrahlungsstärke und der diffusen Bestrahlungs-stärke vom Himmel auf einer Fläche parallel zum Boden. Im Gegensatz zum sichtba-ren Spektrum, wo die direkte Komponente gegenüber der diffusen Komponente im Vordergrund steht, wird UVB-Strahlung stark von der Atmosphäre gestreut und daher sind die beiden Komponenten gleichwertig. Daher ist es grundsätzlich wichtig, dass das Instrument beide Komponenten präzise messen kann.
Die Sonde LP UVB 02 kann typischerweise in den folgenden Bereichen eingesetzt werden:
- Überwachung der Ozonschicht. Tatsächlich wird Strahlung im Bereich 295 bis 315 nm in hohem Maße vom Ozon der Stratosphäre absorbiert. Daher hängt je-de Veränderung der Ozonschicht mit einer Ab- oder Zunahme der Strahlung zu-sammen, die den Boden erreicht.
- Effekte der UVB-Strahlung (die für den Menschen gesundheitsschädlichste Strahlung) auf Lebewesen.
- Messungen der UVB-Strahlung am Arbeitsplatz.
LP UVB 02 benötigt eine
Stromversorgung. Strom ist erforderlich, um das schwache Signal, das von
der Photodiode generiert wird, zu verstärken. In der Tat handelt es
sich bei dem Radiometer um einen Strom-/Spannungsverstärker
(Transimpedanzver-stärker). Das Gerät misst UVB-Strahlung, die von der
Sonne produziert wird. Die Notwendigkeit der Verwendung
fortschrittlicher Filter (dämpfen teilweise das betref-fende Signal) und
die relativ schwache durch die Sonne produzierte Einstrahlung in diesem
Spektralbereich führen dazu, dass sich der durch die Photodiode
generierte Strom bestenfalls im Bereich von hunderten pAmpere befindet.
Daher ist es nicht möglich längere Kabel zu verwenden, da das Rauschen
dadurch größer sein könnte als das Signal. Deshalb muss das Signal
verstärkt werden.
LP UVB 02 ist robust und wurde hergestellt für lange Laufzeiten ohne
Wartung (wenn korrekt mit Energie versorgt). Diese Eigenschaften sorgen
dafür, dass es in meteoro-logischen Stationen eingesetzt werden kann. LP
UVB 02 ist mit einem Platin-Widerstandsthermometer (Pt100)
ausgestattet, um die Temperatur des Gerätes zu überwachen. Die interne
Temperatur muss innerhalb des Funktionsbereichs bleiben, andererseits
können die Messungen durch größere systematische Fehler, als die die in
der Anleitung angegeben sind, beeinträchtigt werden. Die Einwirkung von
Tempe-raturen über +60°C können die spektralen Eigenschaften der Filter
verändern.
Technische Daten:
| UV-Messung | |
| typische Empfindlichkeit: | ≈5 V/(W/m2) |
| Ansprechzeit: | <0,5 s (95 %) |
| min. Lastimpedanz: | 10 kΩ |
| Messbereich: | 0 bis 1 W/m2 |
| Sichtbereich: | 2π sr |
| Spektralbereich: | 305 nm Peak 302,5 bis 307,5 nm (1/2) 301 bis 309 nm (1/10) 297,5 bis 311,75 nm (1/100) 292,5 bis 316,255 nm (1/1000) |
| Arbeitstemperatur: | -40°C bis +60°C |
| Empfindlichkeit nach Cosinus-Gesetz: | <8 % (zwischen 0° und 80°) |
| Langzeitstabilität (1 Jahr): | <|±3| % |
| Nichtlinearität: | <1 % |
| Temperaturreaktion: | <0,01 %/°C |
| |
|
| Temperaturmessung | |
| Messbereich: | -40°C bis +60°C |
| Genauigkeit: | ±0,2°C |
| min. Lastimpedanz: | 10 kΩ |
| Stromversorgung | |
| Vdc+: | 7 bis 30 V DC |
| typischer Verbrauch: | 3 mA |
| Abmessungen: | siehe Datenblatt |
| Gewicht: | 0,90 kg |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
 |
