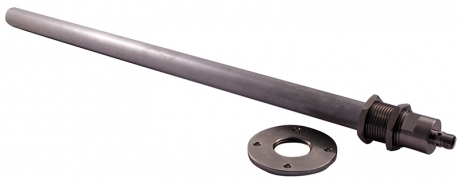

kapazitiver Füllstandtransmitter / -schalter | LCC2
643,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: LCC2Produktbeschreibung
Allgemeines:
Der LCC2 misst die Füllstandhöhe im Verhältnis zu einer Referenzstruktur am Ende des Fühlers. Dadurch werden Füllstände bei Öländerungen (unterschiedliche Viskosität, bei unterschiedlichen Temperaturen oder bei Alterung des Öls) ohne Rekalibrierung richtig detektiert. Eine Beeinflussung der Messung durch die Behälterwand ist durch Erdung (Schirm auf Stecker) zu vernachlässigen.
Der programmierbare Filter errechnet den gleitenden Mittelwert und reduziert so die Schwankungen des Ausgangssignals ohne die Messgenauigkeit zu beeinträchtigen.
Die Hysterese des Schaltpunktes kann ebenfalls durch Parametereinstellung
angepasst werden.Die Elektronik gehört zur Klasse der intelligenten Sensoren und erlaubt somit die Benutzung des Interfaces ECI-3 (Konfigurator). Das USB-kompatible Interface erlaubt die Einstellung zahlreicher Parameter zur Anpassung an die Applikation.
Die Geräte werden nach Kundenwunsch vorkonfiguriert geliefert
- für Ölwannen mit hoher Füllstandunruhe entwickelt
- keine bewegten Teile
- automatische Erkennung unterschiedlicher Ölsorten durch Referenzkapazität
- Temperaturkontrolle integrierbar
- Schaltausgang (Push-Pull) und analoger Ausgang (4 mA bis 20 mA oder 0 V bis 10 V)
- Parameter können programmiert werden um bestmögliche Anpassung an die Applikation zu erhalten
- simpel einsetzbar
- Gewinde oder Flanschbefestigung
- kompakte Maße
| Sensor: | kapazitiv | |
| mechanischer Anschluss: | G1 Gewinde mit zwei Befestigungsmuttern (Schraubflansch als Zubehör) |
|
| Messbereich: | 200, 400, 600 mm (andere auf Anfrage) |
|
| Messunsicherheit: | ±1 % EW |
|
| Wiederholgenauigkeit: | ±1 mm |
|
| Druckfestigkeit: | PN 5 bar (bei eingedichtetem Geber) | |
| Temperaturabhängigkeit: | ±0,005 mm / 1 K | |
| Medientemperatur: | -20°C bis +85°C (optional +100°C) | |
| Umgebungstemperatur: | -20°C bis +60°C | |
| Versorgungsspannung: | 18 V DC bis 30 V DC (geregelt) | |
| Ruhestromaufnahme: | 15 mA | |
| analoger Ausgang: | 0 V bis 10 V, 4 mA bis 20 mA | |
| Schaltausgang: | Push-Pull, 100 mA max., kurzschlussfest, verpolungssicher | |
| LED (4-Seitensicht): |
| |
| Schutzart: | IP 67 | |
| Werkstoffe medienberührt: | Gehäuse: CW614N vernickelt O-Ring: FKM (EPDM) Fühler: (NBR) FR4, Epoxy + Glasfaser, Cu vergoldet Verguss: Bectron PK 4342 | |
| Werkstoffe nicht medienberührt: | Gehäuse: CW614N vernickelt O-Ring: NBR Stecker: PA6.6 | |
| Gewicht: | Geber: 200 mm lang 0,2 kg ohne Flansch Rohrlänge: +0,05 kg / 200 mm Flansch: +0,15 kg | |
| Konformität: | CE |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
 |
