aktiver Messumformer für Temperatur, Feuchte und Taupunkt | HD 48...

GHM Delta Ohm: HD 48..., aktiver Messumformer für Temperatur, Feuchte und Taupunkt
Allgemeines:

Die Messumformerserie HD48… wird zur Messung von Temperatur, relativer Feuchte und Taupunkt eingesetzt. Versionen nur mit Standardanalogausgang oder RS485-Ausgang mit MODBUS-RTU Protokoll sind erhältlich. Die Modelle mit Analogausgang stellen ein Signal zur Verfügung, das für die Übermittlung auf ein externes Display, Aufzeichnungsgerät oder PLC geeignet ist. Versionen mit RS485 Ausgang eignen sich für den Anschluss an PC oder PLC.

Bei den Modellen der Serie HD48… handelt es sich um aktive Messumformer, die sowohl eine direkte, als auch eine 24 V AC Wechselstromversorgung akzeptieren; sie besitzen, abhängig von der Ausführung, Standardstrom- (4 mA bis 20 mA) und - spannungsausgänge (0 V bis 10 V), oder einen seriellen RS485-Ausgang.

Die Messumformerserie HD48… wurde für Temperatur- und Feuchteüberwachung in Klimatisierungs- und Belüftungsanwendungen (HVAC/BEMS) in den folgenden Bereichen konstruiert: pharmazeutischer Sektor, Museen, Reinräume, Lüftungskanäle, industrielle und zivile Bereiche, überfüllte Orte, Kantinen, Hörsäle, Fitnessstudios, landwirtschaftliche Betriebe mit hoher Besatzdichte, Gewächshäuser, etc.

Die Messumformer HD48… messen die relative Feuchte mit einem bewährten temperaturkompensierten, kapazitiven Sensor, der präzise und verlässliche Messungen garantiert. Die Serie HD48... ist in zwei Temperaturbereichen erhältlich: Standard: -20°C bis +80°C und erweitert: -40°C bis +150°C für kritische Anwendungen. Ein 20 μm Filter aus Edelstahl schützt den Sensor vor Staub und anderen Partikeln (andere Filter für verschiedene Anwendungen sind verfügbar).

Die Messumformer sind werkskalibriert und keine weiteren Einstellungen sind erforderlich.

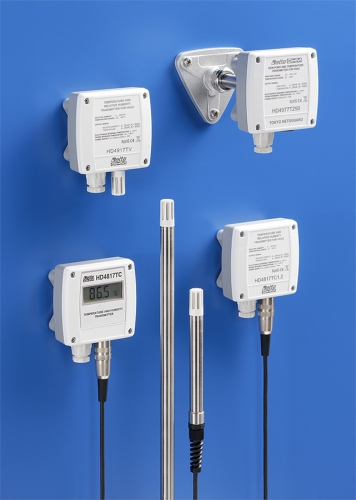

Jede Serie ist in drei verschiedenen Versionen erhältlich: mit horizontalem Fühler zur Kanalmontage (HD48...TO...), mit vertikalem Fühler zur Wandmontage (HD48...TV...) oder mit abgesetztem Fühler, der über ein Kabel mit dem Messumformer verbunden ist (HD48...TC...,), Kabel sind mit den Längen 2, 5 und 10m verfügbar. Die Fühler sind in zwei verschiedenen Längen erhältlich (135 mm oder 335 mm).

Technische Daten:

relative Feuchte:
Sensor:	kapazitiv
Messbereich:	0 % bis 100 % r.F.
Genauigkeit bei T = 15…35°C:	±1,5 % r.F. (0…90 % r.F.), ±2,0 % r.F. (90…100 % r.F.)
Genauigkeit übriger T-Bereich:	±(1,5+1,5 % des Messwertes) % r.F.
Reproduzierbarkeit:	0,4 % r.F.
Arbeitstemperatur des Sensors:	-20°C bis +80°C (optional: erweiterter Bereich: -40°C bis +150°C)

Temperatur:
Messbereich:	-20°C bis +80°C, (optional: erweiter Bereich: -40°C bis +150°C)
Sensor:	NTC 10 kΩ (optional: erweiterter Bereich: Pt 100 Klasse A)
Genauigkeit:	±0,3°C (0…+70°C) ±0,4°C (-20...0°C, +70…+80°C) (optional: erweiterter Bereich: ±0,3°C)
Reproduzierbarkeit:	0,05°C

Taupunkt:
Sensor:	Parameter berechnet sich aus relativer Feuchte und Temperatur
Messbereich:	-20°C bis +80°C Taupunkt
Genauigkeit:	siehe Tab. 1 (Datenblatt)
Reproduzierbarkeit:	0,5°C Taupunkt

Ausgang:	je nach Version: - 4 mA bis 20 mA Analogausgang (HD 4807...) - 0 V DC bis 10 V DC Analogausgang (HD 48V07...) - RS485 Ausgang mit MODBUS-RTU Protokoll (HD 48S07...)
Stromversorgung:	18 V DC bis 40 V DC oder 24 V AC ±10 % 12 V DC bis 30 V DC für MODBUS Ausgang
elektrische Anschlüsse:	Schraubklemmenblock, max 1,5 mm², M16 Kabeldurchführung für Eingangskabel
Arbeitstemperatur des ...TV-Fühlers:	-20°C bis +80°C
Arbeitstemperatur des ...TO-, ...TC-Fühlers:	-20°C bis +80°C (optional: erweiterter Bereich: -40°C bis +150°C)
Lagertemperatur:	-20°C bis +80°C
Schutzart - Elektronik:	IP 66
