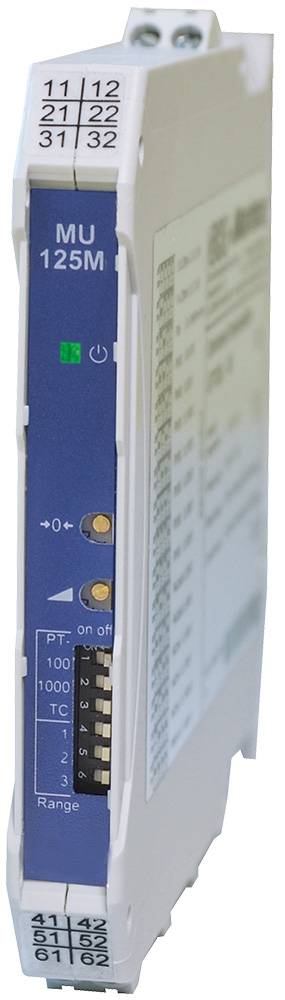

Temperaturmessumformer | MU125
147,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: MU125Produktbeschreibung
Allgemeines:
Geräte der Serie MU125 formen einen Temperaturmesswert oder Widerstandsmesswert von verschiedenen Sensoren in ein Stromsignal von 4 mA bis 20 mA um. Die universelle Konfigurierbarkeit der Messeingänge verringert die Lagerhaltung für verschiedene Einsatzfälle. Das nur 12,5 mm breite Gehäuse ermöglicht eine platzsparende Montage im Schaltschrank.
- Universaleingang für Pt100, Pt1000, Thermoelement, NTC und Widerstandsmesswert
- Konfiguration über frontseitige DIP-Schalter
- analoger Istwertausgang 4 mA bis 20 mA
- Nullpunkt und Endwert einstellbar über frontseitige Trimmpotentiometer
- bei Pt100 und Pt1000-Sensoren, Überwachung von Fühlerbruch und Kurzschluss
- Weitbereichsnetzteil oder 24 V DC
- optionale Hilfsspannungsversorgung über Tragschienenbus
- abziehbare, kodierte Schraubklemmen oder optionale Push-In-Klemmen
- Gehäusebreite 12,5 mm
- Tragschienenmontage TS35 EN60715
Technische Daten:
| Weitbereichsnetzteil - Hilfsspannung: | 20 V DC bis 125 V DC und 20 V AC bis 250 V AC (47 Hz bis 63 Hz), max.1,5 W |
| 24 V-Netzteil - Hilfsspannung: | 24 V DC +/-15 %, max. 1,5 W |
| Bemessungsspannung: | 253 V AC |
| Prüfspannung: | 3k V AC zwischen Hilfsspannung // Eingang = Ausgang |
| Arbeitstemperatur: | -10°C bis +60°C |
| Lagertemperatur: | -20°C bis +80°C |
| Luftfeuchtigkeit: | 10 % bis 90 % (keine Betauung) |
| Messeingänge: | Pt100: linearisiert, Messstrom ca.1,6 mA Pt1000: linearisiert, Messstrom ca. 130 μA Der Analogausgang fällt bei Fühlerbruch oder -kurzschluss auf 0 mA. Die Betriebs-LED blinkt rot Thermoelement: linearisiert mit Vergleichsstellen- kompensation (optional ohne interne Kompensation) NTC: linearisiert für B25/85 = 3.977 K oder 3.528 K, Belastung max. 200 μW (gemittelt) Widerstand linear: Mb. 0...2 kΩ: ca. 1,4 mA Mbs. 0...5 kΩ, 0...10.kΩ: ca. 300 μA |
| Analogausgang: | 4 mA bis 20 mA, Bürde max. 400 Ω, keine galvanische Trennung zum Eingangssignal (Bürdenfehler bei 400 Ohm max. 0,2 %) |
| Maße (B x T x H): | 12,5 x 114 x 108 mm |
| Gewicht: | 120 g |
| Schutzart: | IP20 |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Bedienungsanleitung als .pdf:
 |
