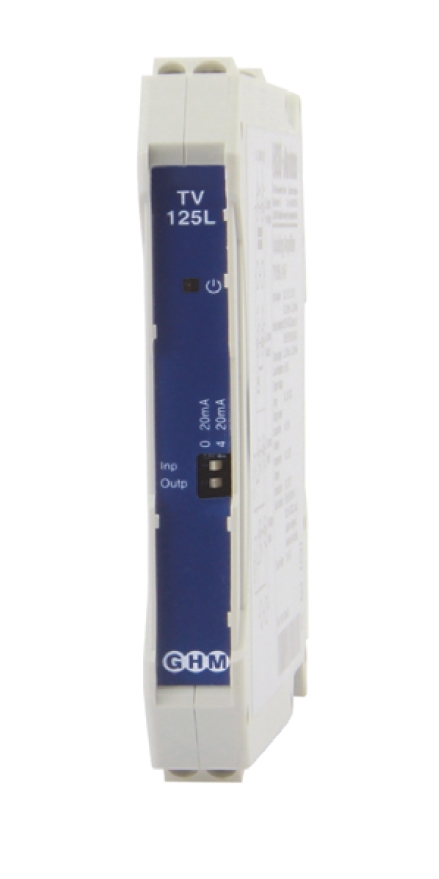

Universal-Trennverstärker | TV125L
117,50 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: TV125LProduktbeschreibung
Allgemeines:
- sichere galvanische Trennung zwischen Eingang / Ausgang / Hilfsspannung durch verstärkte Isolierung nach DIN EN 61010-1
- Sprungantwort T90 40 ms
- Ausgangsabweichung <0,2% vom Endwert
- Überlastschutz des Stromeinganges durch Selbstrückstellende-Sicherung
- Betriebsanzeige und Statusmeldungen über Zweifarben-Configuration via front DIP switchesED
- Konfiguration über frontseitige DIP-Schalter
- steckbare Klemmleisten
- schmale Baubreite von 12,5 mm für Tragschienenmontage TS 35
Technische Daten:
| Hilfsenergie | |
| Hilfsspannung: | 18 bis 30 V DC |
| Leistungsaufnahme: |
<0,5 VA |
| Konformität: | CE, Richtlinie 2004/108/EG |
| EMV: | DIN EN 61326-1: 2013-07 |
| Normen: | DIN EN 61010-1: 2011-07, DIN EN 61010-2-30: 2011-07 |
| Bemessungsspannung: | 300 V AC/DC gemäß DIN EN 61010-1 bei Überspannungskategorie 2 und Verschmutzungsgrad 2 zwischen allen Kreisen. Sichere Trennung durch verstärkte Isolierung. |
| Prüfspannung: | 3 kV AC Eingang / Ausgang / Hilfsenergie |
| Umgebungsbedingungen | |
| Arbeitstemperatur: | -10°C bis +60°C |
| Lagertemperatur: | -20°C bis +60°C |
| Luftfeuchtigkeit: | <95 % (keine Betauung) |
| Eingänge | |
| Spannungseingang: | 0 V bis 10 V oder 2 V bis 10 V umschaltbar. Ri = 47 kΩ. Überlast max. 32 V AC/DC |
| Stromeingang: | 0 mA bis 20 mA oder 4 mA bis 20 mA umschaltbar. Ri = 48 Ω + 15 Ω (RiPTC). Überlast max. 32 V AC/DC nach DIN EN 61010-2-30 |
| Ausgang | |
| Stromausgang: | 0 mA bis 20 mA oder 4 mA bis 20 mA umschaltbar. Bürde <150 Ω. |
| Sprungantwort: | 40 ms |
| Standardfehler: | <0,2 % vom Endwert |
| Temperaturkoeffizient: | <0,01 % / K |
| Gehäuse | |
| Material: | Polyamid (PA) 6.6, UL94V-0 |
| Gewicht: | 91 g |
| Schutzart: | Gehäuse IP30, Klemmen IP20 BGV A3 |
| Farbe: | lichtgrau |
| Baubreite: | 12,5 mm |
| Abmessungen (HxT): | 108 x 114 mm |
| Montage: | Tragschienenmontage TS35 DIN EN 60715 |
 |
