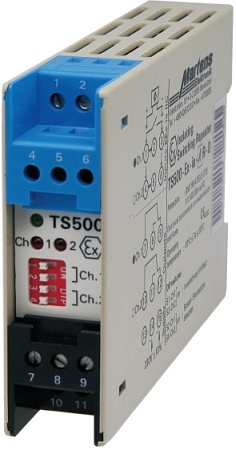

Trennschaltverstärker | TS500-Ex
160,50 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: TS500ExProduktbeschreibung
Allgemeines:
Trennschaltverstärker TS500-Ex eignen sich zur Umsetzung und Trennung von digitalen Schaltsignalen aus explosionsgefährdeten Bereichen. An die eigensicheren Eingänge können alle passiven Geber, wie z.B. Schaltkontakte, Namur-Initiatoren nach DIN EN 60947-5-6 oder passive Elektronikausgänge von Fremdgeräten angeschlossen werden. Ausgangsseitig sind die Geräte je nach Ausführung mit Relaiskontakten (Wechsler) oder Transistoren (potentialfrei) bestückt. Die Geräte müssen außerhalb des Ex-Bereiches montiert werden, weil nur der Eingang eigensicher ist.
Technische Daten:
| Explosionsschutz | |
| Zulassung: | DMT 99 ATEX E 079 |
| Kennzeichnung: | ATEX II (1) G [Ex ia] IIC/IIB bzw. (1) D [Ex iaD] |
| Hilfsenergie | |
| Hilfsspannung: | 230 V AC ±10 %, 47..63 Hz 24 V ±15 % |
| Leistungsaufnahme: | <2 W |
| Arbeitstemperatur: | -10°C bis +55°C |
| CE-Konformität: | ATEX-Richtlinie 94/9/EG |
| Fachgrundnormen: | EN 60079-0:2006, EN 60079-11:2007, EN 61241-0:2006, EN 61241-11:2006 |
| Eingänge (eigensicher) | Namur (nach DIN EN 60947-5-6, Namur) |
| Leerlaufspannung: | ca. 8 V |
| Kurzschlussstrom: | ca. 8 mA |
| Schaltpunkte: | inaktiv ≤1,2 mA, aktiv ≥2,1 mA, Hysterese ca. 0,5 mA |
| Drahtbruch: | ≤0,1 mA |
| Kurzschluss Schaltkontakt: | ≥7,5 mA |
| Ausgang | |
| Relais: | Wechsler< 253 V AC < 100 VA < 2 A; < 100 V DC < 50 W < 2 A - max. Schaltfreq.: 5 Hz - max. Schaltverz.: 20 ms (2-Kanal: 50 ms) |
| Transistor: | max. 35 V DC, max. 50 mA (elektronische Strombegrenzung) - Spannungsabfall: ≤3,5 V aktiv (bei 50 mA Last) - max. Schaltfreq.: 2 kHz |
| Gehäuse | |
| Ausführung: | Normgehäuse aus Makrolon 8020 UL94V-1 |
| Gewicht: | ca. 200 g |
| Anschluss: | Schraubklemmen, max. 2,5 mm2 |
| Schutzart: | Gehäuse IP30, Klemmen IP20 gemäß BGV A3 |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Bedienungsanleitung als .pdf:
 |
