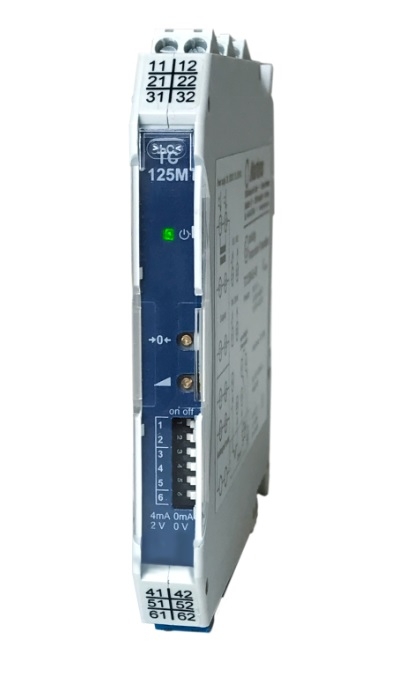

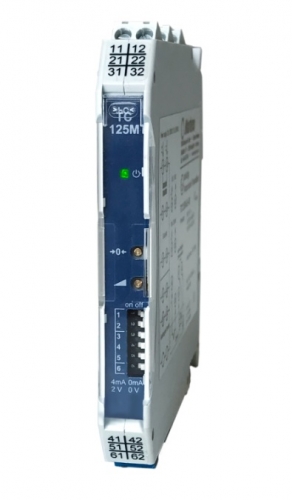

Temperatur-Messumformer | TC125
203,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: TC125Produktbeschreibung
Allgemeines:
Die Temperaturmessumformer TC125 formen temperaturabhängige
Widerstände (Pt100 / Pt1000) sowie Thermoelemente (J, K, S)
in Normsingale (0/4..20 mA oder 0/2..10 V) um.
Applikationen mit Signalen aus dem Ex-Bereich oder Anforderungen
mit höherer Störfestigkeit erfordern eine galvanische
Trennung. Dieses gilt besonders für geerdete Temperaturfühler.
Der TC125 verfügt über eine galvanische 3-Wege-Trennung zwischen
Eingang, Ausgang und Hilfsspannung. Für PT100, Pt1000
und Thermoelemente stehen je 8 vorkonfigurierte Messbereiche
zur Verfügung, welche mit Drehpotentiometern hinsichtlich Nullpunkt
und Spanne angepasst werden können.
Bei der Verwendung von Thermoelementen lässt sich eine interne
Temperaturkompensation durch Messung der Klemmentemperatur
aktivieren oder deaktivieren.
Durch einen eigensicheren Eingang ist der Einsatz in Anwendungen
im EX-Bereich möglich.
- Universaleingang für Pt100, Pt1000, Thermoelement J / K / S
- Thermoelemente mit abschaltbarer Temperaturkompensation
- verfügbar mit eigensicheren Eingängen, Zündschutzart ia, Zone 0 /20
- 24 über Trimmpotentionmeter adaptierbare Vorskalierungen
- analoger Istwertausgang 0(4)..20 mA und 0/(2)..10 V, simultan
- Weitbereichsnetzteil AC/DC oder 24 V DC-Ausführungen
- optionale Hilfsspannungsversorgung über Tragschienenbus
Technische Daten:
| Explosionsschutz | |
| Schutzart ia (eigensichere Eingänge): | Kennzeichnung: TC125L-Ex / TC125LP-Ex / TC125M-Ex Zone 0/1/2: II (1) G [Ex ia Ga] IIC Zone 20/21/22: II (1) D [Ex ia Da] IIIC |
| Schutzart ic (eigensicher + Installation in Zone 2*): | Kennzeichnung: TC125L-Ex / TC125LP-Ex Zone 2: II 3 G Ex ec [ic] IIB T4 Gc |
| Grenzwerte - Eigensicherer Stromkreis: |
Uo = 2,2 V; Io = 4,2 mA; Po = 2,4 mW Ci = 33 nF; Li ≈ 0 mH Co = 10,9 uF bei Lo= 50 mH |
| Schutzart ec (ohne eigensicheren Eingang, Installation in Zone 2*): | Kennzeichnung: TC125L / TC125LP Zone 2: II 3 G Ex ec IIB T4 Gc |
| Hilfsenergie / Hilfsspannung | |
| TC125M (Weitbereichsnetzteil): | 85...250 V AC (47..63Hz), <1,5 W, <3 VA 20..125 V DC, <1,5 W |
| TC125L/LP (DC und Power Rail): | 24 V DC +/-15 %, <1,5 W |
| CE-Konformität | |
| Niederspannung: | 2014/35/EU: EN 61010-1, EN 60664-1 |
| EMV: | 2014/30/EU: EN 61326-1 |
| ATEX: | 2014/34/EU: EN 60079-0, EN 60079-11, EN 60079-7 |
| Bemessungsspannung: | EN 60664-1: 250 V AC, Verschmutzungsgrad 2, Überspannungskategorie II EN 60079-11: 250 V AC / 125 V DC |
| Prüfspannung: | 3 kV AC zwischen Hilfsspannung / Eingang / Ausgang |
| Arbeitstemperatur: | -10°C bis +60°C |
| Lagertemperatur: | -20°C bis +80°C |
| Luftfeuchtigkeit: | 10 % bis 90 % (keine Betauung) |
| Messeingänge Genauigkeit | |
| Standardfehler: | 0,2 % |
| Linearitätsfehler: | 0,05 % |
| Temperaturfehler: | 0,01 %/K |
| Strom-/Spannungsausg.: | 0,1 % |
| Widerstandsensor | |
| Schaltungsart: | 3-Leiter-Kompensation (2-Leiterschaltung über Brücke) |
| Leitungswiderstand: | max. 100 Ohm (direktes Einschleifen von Sicherheitsbarrieren möglich) |
| Fühlerbruchüberwachung: | ja |
| Kurzschlussüberwachung: | ja |
| Pt100 | |
| Messstrom: | ca.1 mA |
| Erfassungsbereich: | - 70°C bis +850°C |
| Nullpunkteinstellung: | ca. +/-8 Ohm (ca. +/-20°C) |
| Endwerteinstellung: | ca. +/- 15 % v. Werksendwert |
| Pt1000 | |
| Messstrom: | ca. 100 μA |
| Erfassungsbereich: | -70°C bis +260°C |
| Nullpunkteinstellung: | ca. +/- 80 Ohm (ca. +/- 20°C) |
| Endwerteinstellung: | ca. +/- 15 % v. Werksendwert |
| Thermoelement | |
| Vergleichsstellenkompensation: | ja, abschaltbar |
| Fühlerbruchüberwachung: | ja |
| Erfassungsbereich: | J, Fe-CuNi: -70°C bis +900°C K, NiCr-Ni: -100°C bis +1.250°C S, PtRh-Pt90/10: 0°C bis 1.800°C |
| Nullpunkteinstellung: | ca. +/- 10 % v. Werksendwert |
| Endwerteinstellung: | ca. +/- 15 % v. Werksendwert |
| Analogausgänge: | 0/2..10V: umschaltbar, Last < 5 mA, kurzschlussfest 0/4..20mA: 0/4..20 mA DC, umschaltbar, Bürde < 600 Ohm, Simultanbetrieb möglich |
| Verhalten bei Fehler: | Standard: 0 mA; 0 V (Downscaling) Option 02: >21 mA; >10,5 V (Upscaling) |
| Übertragungsstrecke: | Sprungantwort T90: <800 msec |
| Gehäuse | |
| Maße (B x T x H): | 12,5 x 114 x 108 mm |
| Material: | PA6.6, lichtgrau, Brennbarkeitsklasse V0 (UL94) |
| Gewicht: | 120 g |
| Schutzart: | IP20 |
| Schraubklemmen: | 0,2 mm2 bis 2,5 mm2, AWG 24..14, abziehbar kodiert |
| Push-In-Klemmen: | 0,5 mm2 bis 1,5 mm2, AWG 25..16, (Federzugklemmen) Doppelanschluss (12 A zwischen den Anschlüssen), abziehbar kodiert |
| Power Rail: | 8 A über das gesamte Bussystem (Versorgung über abziehbare Klemmen 0,2 mm2 bis 2,5 mm2, AWG 24..14 |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
Bedienungsanleitung als .pdf:
 |
