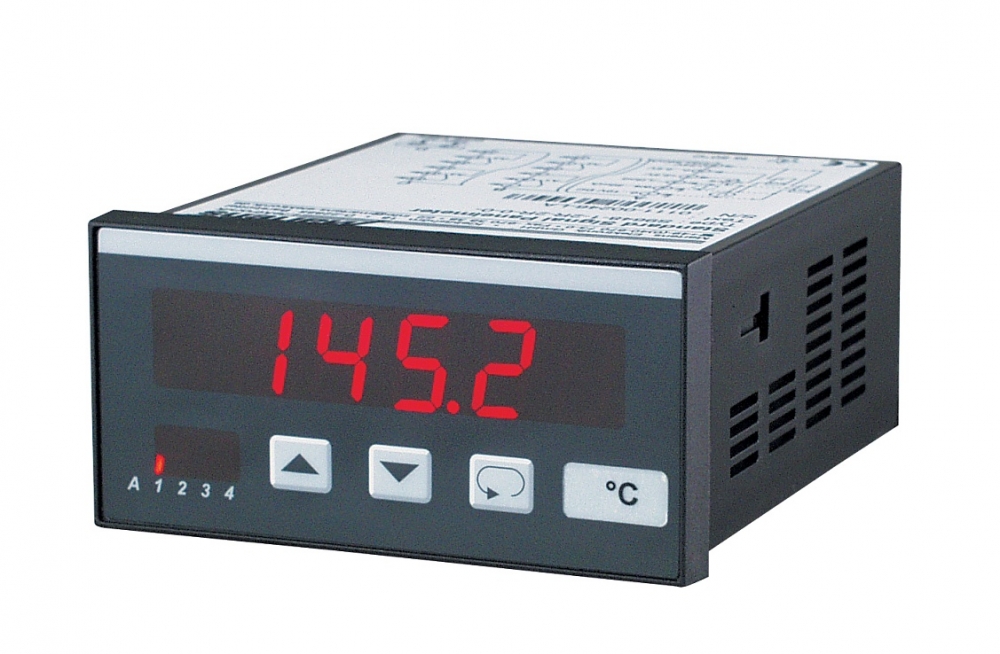

Temperatur-Messgerät | T9648
335,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: T9648Produktbeschreibung
Allgemeines:
Das Temperatur-Messgerät T9648 eignet sich zur Messung und Anzeige von Temperaturen in Verbindung mit Widerstands-Thermometern Pt100, Pt1000 und Thermoelementen Fe-CuNi (J), NiCr-Ni (K), Pt10Rh-Pt (S). Auf Anfrage sind Geräte für andere Temperaturfühler lieferbar. Der Messeingang ist galvanisch getrennt. Der jeweilige Messbereich lässt sich in der Konfigurationsebene auf die benötigte Mess-Spanne eingrenzen. Bei Geräten mit Analogausgang ist dieses gleichzeitig der Bereich für den Analogausgang.
- Messeingang für Pt100, Pt1000 oder Thermoelemente
- LED-Display 14,2 mm rot
- max. 4 Alarmausgänge, Relaiswechsler oder Transistor
| Hilfsenergie | |
| Hilfsspannung: | 230 V AC ±10 %; 115 V AC ±10 %; 24 V AC ±10 % oder 24 V DC ±15 % |
| Leistungsaufnahme: | max. 3,5 VA, mit Analogausgang 5 VA |
| Arbeitstemperatur: | -10°C bis +55°C |
| CE-Konformität: | EN 61326-1:2013 EN 60664-1:2007 |
| Eingang | |
| Pt100: | -100°C bis +600°C |
| Pt1000: | -50°C bis +200°C |
| Grundgenauigkeit: | Pt100 oder Pt1000 <0,1 % ± 2 Digit, max. 100 Ohm Leitungswiderstand |
| Thermoelemente: | Fe-CuNi (J) 0°C bis +800°C, NiCr-Ni (K) 0°C bis +1.200°C Pt10Rh-Pt (S) 0°C bis +1.600°C Vergleichstellenkompensation eingebaut |
| Grundgenauigkeit: | <0,1 % ± 2 Digit mit Ausgleichsleitung |
| Display | |
| Display: | LED rot, 14,2 mm |
| Anzeigeumfang: | ±9.999(0) Digit |
| Zusatzdisplay: | LED 2-stellig rot, 7 mm (Parameter- und Schaltzustand) |
| Ausgang | |
| Relais: | Wechselkontakt < 250 V AC < 250 VA < 2 A, < 300 V DC < 50 W < 2 A |
| Transistor: | max. 35 V AC/DC, 100 mA, mit elektronischer Strombegrenzung |
| Analogausgang: | 0/4 mA bis 20 mA Bürde ≤ 500 Ω; 0/2 V bis 10 V Bürde > 500 Ω, galvanisch getrennt Ausgang schaltet automatisch um |
| Genauigkeit: | 0,1 %; TK 0,01 %/K |
| Gehäuse | |
| Gehäuse: | Schalttafeleinbau DIN 96 x 48 mm, Material PA6-GF; UL94V-0 |
| Abmessungen: | Front 96 x 48 mm, Einbautiefe 100 mm |
| Gewicht: | max. 390 g |
| Anschluss: | Federkraftklemmen, 0,08 mm2 bis 1,5 mm2, AWG28..AWG14 |
| Schutzart: | Front IP65, Klemmen IP20 gemäß BGV A3 |
Die genauen Spezifikationen
entnehmen Sie bitte dem folgenden Datenblatt:
Anschlussbelegungen:
Bedienungsanleitung als .pdf:
 |
