GHM Delta Ohm: HD 2717T..., Messumformer mit Datenloggerfunktion für Temperatur und Feuchte
Allgemeines:


Die Geräte der HD2717T…-Serie sind Messumformer, Anzeigen und ON/OFF Regler mit Datenloggerfunktion; sie messen Temperatur und Feuchte.

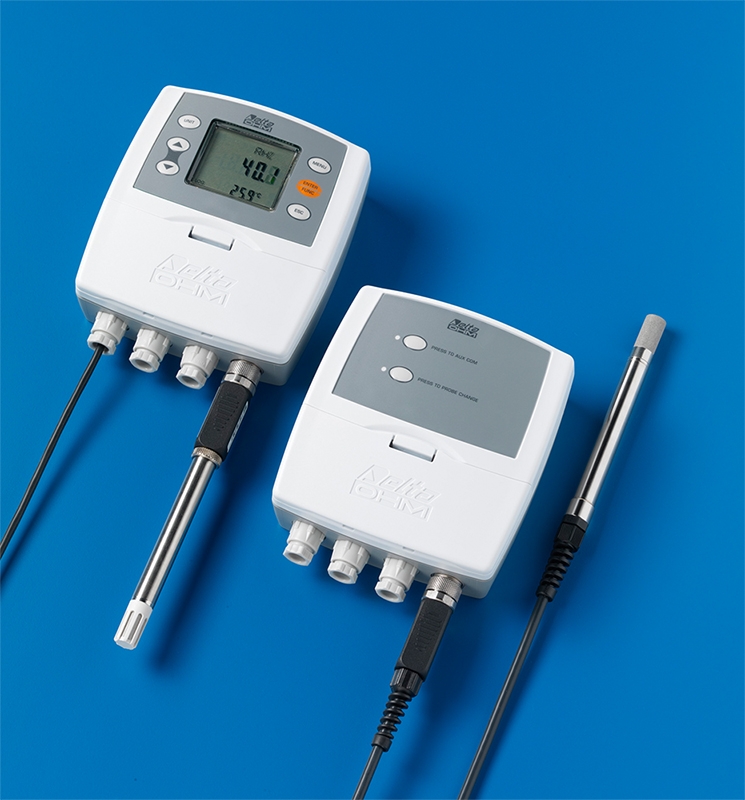

Die Hauptbesonderheit dieser Geräte ist der austauschbare Fühler. Der Fühler kann vom Benutzer ohne Prozessunterbrechung getauscht werden. Somit sind Kalibration und Reparatur des Fühlers zu einem späteren Zeitpunkt möglich. Das Gerät ist in drei verschiedenen Versionen erhältlich: mit horizontalem Fühler (S.TO), mit vertikalem Fühler (S.TV) oder mit abgesetztem Fühler (S.TC), der über ein Kabel, das in ver-schiedenen Längen erhältlich ist, an die Elektronik angeschlossen ist. Die Fühler der Versionen S.TO und S.TV bestehen aus Edelstahl AISI304, Fühler der Version S.TC sind in den Materialien Edelstahl AISI304 oder POCAN (Kunststoff) verfügbar. Zur Messung des Taupunkts in Druckluftsystemen kann der Fühler S.TC2.480.2 verwen-det werden. Der Fühler ist werkskalibriert und gebrauchsfertig. Er ist mit einem SICRAM2-Modul ausgestattet auf dem die Kalibrierdaten des Fühlers gespeichert sind, was dessen Austauschbarkeit ermöglicht. Das Gerät misst:

  • Temperatur in Celsius oder Fahrenheit
  • relative Feuchte

und berechnet:

  • absolute Feuchte
  • Mischverhältnis
  • Taupunkt
  • Feuchtkugeltemperatur

Alle Module besitzen sowohl Strom- als auch Spannungsausgänge.
Einige Modelle sind mit zwei Steuerrelais und einem Alarmrelais ausgestattet (vom Benutzer konfigurierbar). Alle Modelle sind mit einem seriellen RS232/RS485 Multi-standard-Port und einem zusätzlichen seriellen RS232C Standardausgang ausgestat-tet. Der serielle RS485 Ausgang ermöglicht die Verwaltung mehrerer Geräte innerhalb eines Netzwerks.

Die Modelle der Serie HD2717T… sind mit oder ohne LCD erhältlich. Das Display zeigt in der ersten Zeile die relative Feuchte oder einen abgeleiteten Parameter an. Die zweite Zeile zeigt die Temperatur in Grad Celsius oder Fahrenheit.

Die Datenloggerfunktion ermöglicht das Speichern von Messwerten in einem wählba-ren Intervall. Die Gerätekonfiguration bleibt dauerhaft gespeichert, die Echtzeituhr ist durch eine Lithiumbatterie vor vorübergehenden Netzspannungsunterbrechungen geschützt.

Die gewünschte Stromversorgung von 24 V AC/DC oder 90 bis 240 V AC kann bei Bestellung gewählt werden.


Technische Daten (bei 24 V AC und 20°C):

Eingang:
Temperatur: Sensor: Pt100 Klasse 1/3 DIN
Arbeitsbereich des Sensors: -50 bis +200°C (-58 bis +392°F)
Feuchte:relative Feuchte % r.F.: 0 bis 100 % r.F.
Arbeitsbereich des Sensors (Temperatur): -50 bis +150°C (spezielle Ausführungen bis zu 180°C auf Anfrage)
Taupunkt: -50 bis +100°C
absolute Feuchte: 0 bis 600 g/m3
Mischverhältnis: 0 bis 2.000 g/kg trockene Luft
Feuchtkugeltemperatur: -50 bis +100°C
Genauigkeit
(Messwerte):
Temperatur: Pt100 ±0,25°C
relative Feuchte % r.F.:
±1,5 % r.F. (0 % bis 90 % r.F.)
±2,0 % r.F. (übriger Bereich) für T = +15 bis +35°C
±(1,5+1,5% des Messwertes) % r.F. im übrigen Temperaturbereich
Genauigkeit
(berechnete Werte):
siehe Tabelle im Datenblatt
Genauigkeit Taupunkt bei T = 20°C
±2°C DP (-40 bis-20°C DP)
±1,5°C DP (-20 bis 0°C DP)
±1°C DP (0 bis +20°C DP)
Ansprechgeschwindigkeit:3 min mit Netzschutz (bei 20°C und 0,5 m/s)


Ausgänge:
Kommunikation:
Typ: RS232C und RS485 Multidrop
Baudrate: 9.600 Baud, 57.600 Baud nicht dauerhaft
physikalische
Größen:
gemessen: Temperatur, relative Feuchte
berechnet: Taupunkt, absolute Feuchte, Mischverhältnis, Feuchtkugeltemperatur
Analogausgänge:Anzahl: 2
Ausgangstypen:
4 bis 20 mA; 0 bis 20 mA
0 bis 10 V DC; 2 bis 10 V DC
Lastwiderstand:
Stromausgang: 500 Ω max.
Spannungsausgang: 100 kΩ min.
Auflösung: 16 Bit
Genauigkeit Analogausgänge: ±0,05 % f.s. bei 20°C
Im Falle von Messfehlern (Überschreiten von Grenzwerten, fehlerhafter oder nicht angeschlossener Fühler,…): Idc = 22 mA, Vdc = 11 V
Relais:Betriebsrelais:
2x 3A/250 V AC Lastwiderstand, 1 Wechslerkontakt
Alarmrelais:
1x 3A/250 V AC Lastwiderstand, 1 mit Schließerkontakt


Gerät:
Stromversorgung:Modelle:
24 V DC / 24 V AC 50 bis 60 Hz, ±10 %
90 bis 240 V AC, 50 bis 60 Hz
Durchschnittsverbrauch: 3 W
Datenlogger:Speicherkapazität:
9.000 Samples in max. 256 Sessions
Speichertyp: Ringspeicher
gespeicherte Parameter:
Temperatur, relative Feuchte, Taupunkt, absolute Feuchte, Mischverhältnis, Feuchtkugeltemperatur, Analogausgänge 1 und 2, Relaisstatus 1, 2, 3
Speicherintervall: 1, 2, 5, 10, 20, 60 s, 2 und 4 min
Echtzeituhr:Typ: Echtzeit mit Lithium-Pufferbatterie
Genauigkeit: ±1 min/Monat
Software:DeltaLog12 für Windows Betriebssysteme ab Windows ® 98
Display:LCD: kundenspezifisches Segment-LCD
Umgebungsbedingungen
(Elektronik)
:
Betriebstemperatur: -20 bis +60°C
relative Feuchte: 0 bis 90 % r.F. - nicht betauend
statischer Betriebsdruck des Sensors: 12 bar max.
Lagertemperatur: -30 bis +80°C

Gehäuse: L x H x B: 143 x 154 x 61
Gewicht: 600 g
Material: ABS
Schutzart: Elektronik IP65




Fühler sind mit dem Filter P7 ausgestattet. Für Temperaturen bis 150°C empfehlen wir Fühler aus Edelstahl (AISI 304) und den Filter P6.

Austausch des Filters P7 gegen den Filter P6 gegen Aufpreis.




Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:








HD2717T...:
Messumformer mit Datenloggerfunktion für Temperatur und Feuchte | HD 2717T...

Messumformer mit Datenloggerfunktion für Temperatur und Feuchte | HD 2717T...

  • Messumformer, Anzeigen und ON/OFF Regler mit Datenloggerfunktion
  • HD2717T... - Modelle für vertikalen (S.TV) oder abgesetzten Fühler (S.TC)

316,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

 bzw. Fertigungszeit variiert - bitte erfragen!

Messumformer mit Datenloggerfunktion für Temperatur und Feuchte | HD 2717TO...

Messumformer mit Datenloggerfunktion für Temperatur und Feuchte | HD 2717TO...

  • Messumformer, Anzeigen und ON/OFF Regler mit Datenloggerfunktion
  • HD2717TO... - Modelle für horizontalen Fühler (S.TO)

316,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

 bzw. Fertigungszeit variiert - bitte erfragen!
