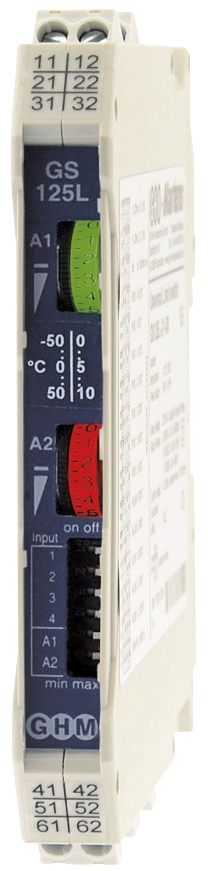

Grenzwertschalter | GS 125
146,80 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: GS125Produktbeschreibung
Allgemeines:
Grenzwertschalter der Serie GS125 dienen in Schaltschränken der Prozessüberwachung oder auch der einfachen Prozessregelung. Als Steuersignale können sowohl Temperaturen als auch abgeleitete Größen wie Spannung, Strom und Widerstand verwendet werden. Dabei lassen sich 1 oder 2 Grenzwerte überwachen. Für die Zuordnung der Messeinheit zur Skalenbeschriftung werden 24 transparente Klebeetiketten mitgeliefert, die sich zwischen den Stellrädern auf die Frontplatte kleben lassen.
- Universaleingang für Einheitssignale
- Pt100, Thermoelement, Potentiometer, umschaltbarbar über frontseitige DIP-Schalter
- 2-farbig beleuchtete Skalen zur Grenzwerteinstellung, Leuchtfarbe abhängig vom Schaltzustand
Technische Daten:
| Messeingänge | umschaltbar über DIP-Schalter |
| Einheitssignale: | 0/2 V bis 10 V, 0/4 mA bis 20 mA |
| Potentiometer: |
500 Ω bis 20 kΩ |
| Pt100: | -50°C bis +50°C, 0°C bis +50°C, 0°C bis +100°C, 0°C bis +150°C, 0°C bis +200°C, 0°C bis +300°C, 0°C bis +500°C |
| Thermoelement: | FeCuNI, Typ J: 0°C bis +250°C, 0°C bis +500°C NiCrNi, Typ K: 0°C bis +500°C, 0°C bis +750°C, 0°C bis +1.000°C PtRhPt, Typ S: 0°C bis +1.500°C |
| Weitbereichsnetzteil | |
| 24 V-Netzteil | |
| Bemessungsspannung: | 253 V AC |
| Prüfspannung: | 3kV AC zwischen Eingang / Relaisausgang / Hilfsspannung |
| Arbeitstemperatur: | -10°C bis +60°C |
| Lagertemperatur: | -20°C bis +80°C |
| Luftfeuchtigkeit: | 10 % bis 90 % (keine Betauung) |
| Relaisausgänge | |
| Schaltspannung: | <250 V AC <2 A <500 VA, <125 V DC <0,2 A <25 W, <30 V DC <2 A <60 W |
| Schaltfrequenz: | max. 5 Hz |
| Schalthysterese: | ca. 1 % |
| funktionale Sicherheit: | SIL2 gem. EN61508 (spezifische Daten auf Anforderung) |
| Sollwerteinstellung: | Skalengenauigkeit: 2 % |
| Istwertausgang: | 4 mA bis 20 mA, Bürde max. 120 Ω, keine galvanische Trennung zum Eingangssignal |
Katalogseite als .pdf:
Bedienungsanleitung als .pdf:
 |
