Durchflussmessumformer / -schalter | FLEX-RRI-... mit RRI-...

Durchflussmessumformer / -schalter | FLEX-RRI-... mit RRI-...

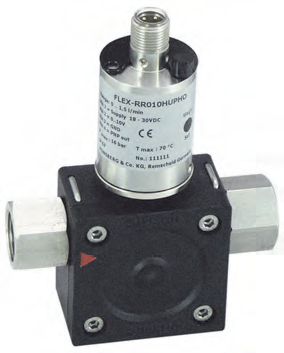

GHM Honsberg: FLEX-RRI-... mit RRI-..., Durchflussmessumformer / -schalter
FLEX: Auswerteelektronik mit Analogausgang und Schaltfunktion

Allgemeines:

Der Durchflussmesser besteht aus einem Flügelrad, das durch das strömende Medium in Rotation versetzt wird
. Die Drehzahl des Rotors ist proportional zur Durchflussmenge pro Zeit. Der Rotor ist mit Edelstahlklammern bestückt (optional Titan). Die Aufnahme der durchflussproportionalen Drehzahl geschieht durch einen induktiven Näherungsschalter.

Der auf dem Messwertaufnehmer befindliche FLEX-Messumformer besitzt einen Analogausgang (4 mA bis 20 mA oder 0 V bis 10 V) und einen Schaltausgang, der als Grenzwertschalter zur Minimum- oder Maximum-Überwachung oder als Frequenzausgang konfiguriert werden kann.

Der Schaltausgang ist als Push-Pull-Treiber ausgeführt und kann daher sowohl als PNP- als auch als NPN-Ausgang verwendet werden. Der Zustand des Schaltausganges wird mit einer rundum sichtbaren gelben LED im Steckerabgang signalisiert.
Die Konfiguration des Sensors erfolgt im Werk oder alternativ mit Hilfe des optional erhältlichen Gerätekonfigurators ECI-1 (USB-Interface für PC). Ein wählbarer Parameter kann am Gerät mit Hilfe eines mitgelieferten Magnet-Clips geändert werden. Hierbei wird der aktuelle Messwert als Parameterwert übernommen. Als Parameter kommen hierbei z.B. der Schaltwert oder der Messbereichsendwert in Frage.
Das Edelstahlgehäuse der Elektronik ist drehbar, so dass eine Ausrichtung des Kabelabgangs nach der Montage möglich ist.

  • unkompliziertes Messen von Durchflussraten
  • keine Magnete, mit induktivem Sensor
  • lange Lebensdauer durch hochwertige Keramikachse und Spezialkunststofflager
  • keine Ein- und Auslaufstrecken erforderlich
  • modulare Bauweise mit unterschiedlichen Anschlusssystemen
  • Anschlüsse steck- und drehbar
  • Analogausgang und Schaltausgang
  • für den industriellen Einsatz konzipiert
  • kleine, kompakte Bauweise
  • einfache Installation
  • einfache Bedienung
  • Kabelabgang stufenlos drehbar
  • optional Rückschlagventile, Filter, Durchflusskonstanter in den Anschlüssen

Technische Daten:

Anwendung: Durchfluss, Messen, Überwachen
Medium: Wasser (Öle und Luft/Gase auf Anfrage)
Gesamtmessbereich: 0,1 l/min bis 100 l/min H2O
Anschluss: DN 10 oder DN 25 Innen-/Außengewinde oder Schlauchtülle, PVDF
Eckdaten: PN 16 bar, Medientemperatur 0°C bis +60°C





Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:








FLEX-RRI-... mit RRI-...:
Durchflussmessumformer / -schalter | FLEX-RRI-010 mit RRI-010

Durchflussmessumformer / -schalter | FLEX-RRI-010 mit RRI-010



656,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

 bzw. Fertigungszeit variiert - bitte erfragen!

Durchflussmessumformer / -schalter | FLEX-RRI-025 mit RRI-025

Durchflussmessumformer / -schalter | FLEX-RRI-025 mit RRI-025



805,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

 bzw. Fertigungszeit variiert - bitte erfragen!
