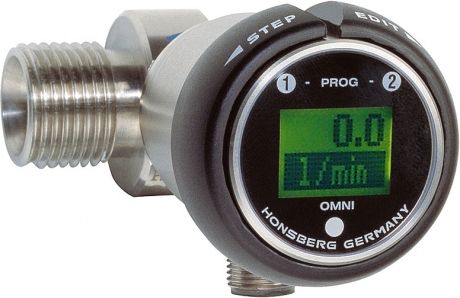

Durchflussmessumformer / -schalter | OMNI-RT mit RT-...

GHM Honsberg: OMNI-RT mit RT-..., Durchflussmessumformer / -schalter
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige

Allgemeines:

Als primärer Messwertaufnehmer dient eine Turbine, deren Umdrehungszahl proportional zur fließenden Durchflussmenge ist. Die Umdrehungszahl wird mit Hilfe vorgespannter Hall-Sensoren detektiert, d.h. es befinden sich keine Magneten im Strömungsraum.

Der auf dem Messwertaufnehmer befindliche OMNI-Messumformer besitzt ein grafisches, hintergrundbeleuchtetes LCD-Display, das sowohl im Dunkeln als auch in hellem Sonnenlicht sehr gut ablesbar ist. Das Grafik-Display erlaubt die Anzeige von Messwerten und Parametern in klarer verständlicher Form. Die Messwerte werden 4-stellig zusammen mit ihrer physikalischen Einheit angezeigt, die auch vom Benutzer verändert werden kann. Die Elektronik verfügt über einen Analogausgang (4 mA bis 20 mA oder 0 V bis 10 V) und zwei Schaltausgänge, die als Grenzwertschalter zur Minimum- oder Maximum-Überwachung oder als Zweipunktregler verwendet werden können.
Die Schaltausgänge sind als Push-Pull-Treiber ausgeführt und können daher sowohl als PNP- als auch als NPN-Ausgang verwendet werden. Die Überschreitung von Grenzwerten wird mit einer weit sichtbaren roten LED und durch eine Klarschriftmeldung im Display signalisiert.

Das Edelstahlgehäuse besitzt eine gehärtete, kratzfeste Mineralglasscheibe. Die Bedienung erfolgt durch einen magnetbestückten Programmierring, so dass keine Gehäusedurchbrüche für Bedienelemente notwendig sind und die Dichtigkeit des Gehäuses dauerhaft gewährleistet ist.

Der Ring erlaubt durch Drehen nach links und rechts einfaches Verändern der Parameter (z.B. Schaltpunkt, Hysterese,...). Als Schutz vor unbeabsichtigter Programmierung kann er abgenommen und um 180° gedreht wieder aufgesetzt oder wie ein Schlüssel komplett entfernt werden.

universeller Turbinendurchflusssensor
Analogausgang, zwei Schaltausgänge
klare, gut lesbare, beleuchtete LCD-Anzeige
wechselbare Einheiten in der Anzeige
für den industriellen Einsatz konzipiert
kleine kompakte Baumaße
einfache Installation

Technische Daten:

Anwendung:	Durchfluss, Messen, Überwachen, Anzeigen
Medium:	Wasser (Öl bis 5 mm²/s und aggressive Medien auf Anfrage)
Gesamtmessbereich:	0,11 m³/h bis 68 m³/h H₂O
Anschluss:	G 1/2 A bis G 2 A Außengewinde, Edelstahl
Eckdaten:	PN 250 bar, Medientemperatur -20°C bis +85°C, optional -20°C bis +150°C (bei mind. 8 bar)
elektrische Daten:	vorgespannter Hall-Sensor, Versorgungsspannung 18 V DC bis 30 V DC

Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:

OMNI-RT mit RT-...:

Durchflussmessumformer / -schalter | OMNI-RT mit RT-015AK001

GHM Honsberg: OMNI-RT mit RT-015AK001, Durchflussmessumformer / -schalter
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige

Anwendung:	Durchfluss, Messen, Überwachen, Anzeigen
Medium:	Wasser (Öl bis 5 mm²/s und aggressive Medien auf Anfrage)
Messbereich:	0,11 m³/h bis 1,1 m³/h H₂O
Anschluss:	G 1/2 A Außengewinde, Edelstahl
Eckdaten:	PN 250 bar, Medientemperatur -20°C bis +85°C, optional -20°C bis +150°C (bei mind. 8 bar)
elektrische Daten:	vorgespanntem Hall-Sensor, Versorgungsspannung 18 V DC bis 30 V DC

Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:

1.995,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

bzw. Fertigungszeit variiert - bitte erfragen!

Durchflussmessumformer / -schalter | OMNI-RT mit RT-020AK

GHM Honsberg: OMNI-RT mit RT-020AK, Durchflussmessumformer / -schalter
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige

Anwendung:	Durchfluss, Messen, Überwachen, Anzeigen
Medium:	Wasser (Öl bis 5 mm²/s und aggressive Medien auf Anfrage)
Messbereich:	0,22 m³/h bis 2,2 m³/h H₂O oder 0,4 m³/h bis 4 m³/h H₂O oder 0,8 m³/h bis 8 m³/h H₂O
Anschluss:	G 3/4 A Außengewinde, Edelstahl
Eckdaten:	PN 250 bar, Medientemperatur -20°C bis +85°C, optional -20°C bis +150°C (bei mind. 8 bar)
elektrische Daten:	vorgespanntem Hall-Sensor, Versorgungsspannung 18 V DC bis 30 V DC

Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:

2.017,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

bzw. Fertigungszeit variiert - bitte erfragen!

Durchflussmessumformer / -schalter | OMNI-RT mit RT-025AK016

GHM Honsberg: OMNI-RT mit RT-025AK016, Durchflussmessumformer / -schalter
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige

Anwendung:	Durchfluss, Messen, Überwachen, Anzeigen
Medium:	Wasser (Öl bis 5 mm²/s und aggressive Medien auf Anfrage)
Messbereich:	1,6 m³/h bis 16 m³/h H₂O
Anschluss:	G 1 A Außengewinde, Edelstahl
Eckdaten:	PN 250 bar, Medientemperatur -20°C bis +85°C, optional -20°C bis +150°C (bei mind. 8 bar)
elektrische Daten:	vorgespanntem Hall-Sensor, Versorgungsspannung 18 V DC bis 30 V DC

Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:

2.122,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

bzw. Fertigungszeit variiert - bitte erfragen!

Durchflussmessumformer / -schalter | OMNI-RT mit RT-040AK034

GHM Honsberg: OMNI-RT mit RT-040AK034, Durchflussmessumformer / -schalter
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige

Anwendung:	Durchfluss, Messen, Überwachen, Anzeigen
Medium:	Wasser (Öl bis 5 mm²/s und aggressive Medien auf Anfrage)
Messbereich:	3,4 m³/h bis 34 m³/h H₂O
Anschluss:	G 1 1/2 A Außengewinde, Edelstahl
Eckdaten:	PN 250 bar, Medientemperatur -20°C bis +85°C, optional -20°C bis +150°C (bei mind. 8 bar)
elektrische Daten:	vorgespanntem Hall-Sensor, Versorgungsspannung 18 V DC bis 30 V DC

Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:

2.254,00 EUR

inkl. 19 % USt-> Preis zzgl. Versandkosten

bzw. Fertigungszeit variiert - bitte erfragen!

Durchflussmessumformer / -schalter | OMNI-RT mit RT-050AK068

GHM Honsberg: OMNI-RT mit RT-050AK068, Durchflussmessumformer / -schalter
OMNI: Auswerteelektronik mit Analogausgang, Schaltfunktion und Anzeige

Anwendung:	Durchfluss, Messen, Überwachen, Anzeigen
Medium:	Wasser (Öl bis 5 mm²/s und aggressive Medien auf Anfrage)
Messbereich:	6,8 m³/h bis 68 m³/h H₂O
Anschluss:	G 2 A Außengewinde, Edelstahl
Eckdaten:	PN 250 bar, Medientemperatur -20°C bis +85°C, optional -20°C bis +150°C (bei mind. 8 bar)
elektrische Daten:	vorgespanntem Hall-Sensor, Versorgungsspannung 18 V DC bis 30 V DC
