Druckmessumformer / -schalter | OMNI-P1
682,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: OMNI-P1Produktbeschreibung
in sich eigenständige Einheit, Drucksensor bereits integriert
Allgemeines:
Der Druckmessumformer / -schalter OMNI-P1 ist bestimmt für die Messung von statischen und dynamischen Drücken in Flüssigkeiten und Gasen.
Er besteht aus einer Druckmesszelle als Messaufnehmer und einem integrierten Messwandler.
Als Messaufnehmer dient eine kostengünstige Keramik-Messzelle mit einer in Dickschicht-Technologie aufgebrachten temperaturkompensierten Messbrücke.
Sie ist durch einen nichtbündigen Einbau vor Beschädigungen geschützt und äußerst robust aufgebaut.
Der anstehende Druck wird im Display angezeigt und als Analogsignal (0/4 bis 20 mA oder 0/2 bis 10 V) ausgegeben.
Außerdem kann die Über- oder Unterschreitung von einstellbaren Grenzwerten mit Hilfe von zwei Schaltausgängen und einer roten LED signalisiert werden.

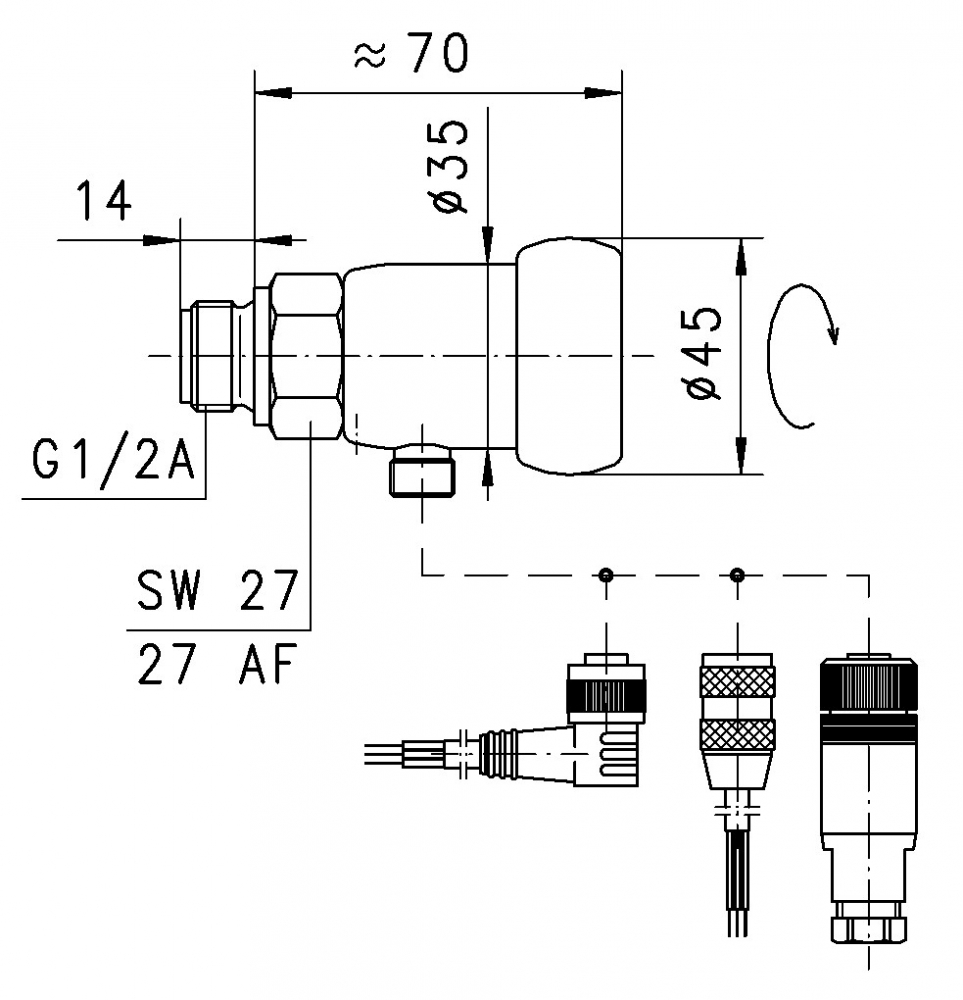

Durch die Drehbarkeit des gesamten Gehäuseoberteiles können die Anzeige und der Kabelabgang stufenlos und sauber ausgerichtet werden.

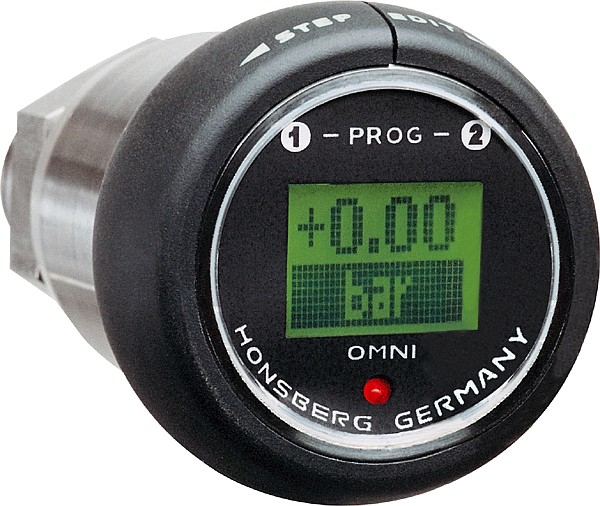

Der Programmierring erlaubt durch Drehen nach links und rechts einfaches Verändern der Parameter (z.B. Schaltpunkt, Hysterese...).
Als Schutz vor unbeabsichtigter Programmierung kann er abgenommen und um 180° gedreht wieder aufgesetzt oder als Schlüssel komplett abgenommen werden.
- Analogausgang, zwei Schaltausgänge
- klare, gut lesbare, beleuchtete LCD-Anzeige
- wechselbare Dimensionen in der Anzeige
- für den industriellen Einsatz konzipiert
Technische Daten:
Sensor: |
Keramikmesszelle mit Messbrücke in Dickschicht-Technologie
|
||
Anschlussart: |
Außengewinde G 1/4 A, G 1/2 A (optional Innengewinde)
|
|
|
Messbereiche: | 0 bar bis 1,0 / 400,0 bar | ||
Messunsicherheit:
|
±1 % vom Endwert; 0,05 %/ °C bei <0°C und > +60°C
|
||
Arbeitstemperatur: |
-20°C bis +70°C
(mit Schwanenhals max. +120°C ) |
||
Lagertemperatur: | -20°C bis +80°C | ||
Werkstoffe medienberührt: |
Edelstahl 1.4571, Keramik Al2O3, FKM | ||
Versorgungsspannung: |
18 bis 30 V DC
|
|
|
Analogausgang: | 0/4 bis 20 mA, 0/2 bis 10 V über einen 500 Ohm Widerstand nach 0 V (Impedanz des Empfängers >100 kOhm) | ||
elektr. Anschluss: | für Rundsteckverbinder M12x1, 5-polig | ||
Schutzart: | IP 67 | ||
Konformität: | CE |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt: |
allgemeine Beschreibung als .pdf: |
Wie bediene ich den OMNI-Sensor? |
