Druckmessumformer | EPS1-...RK

Produktbeschreibung

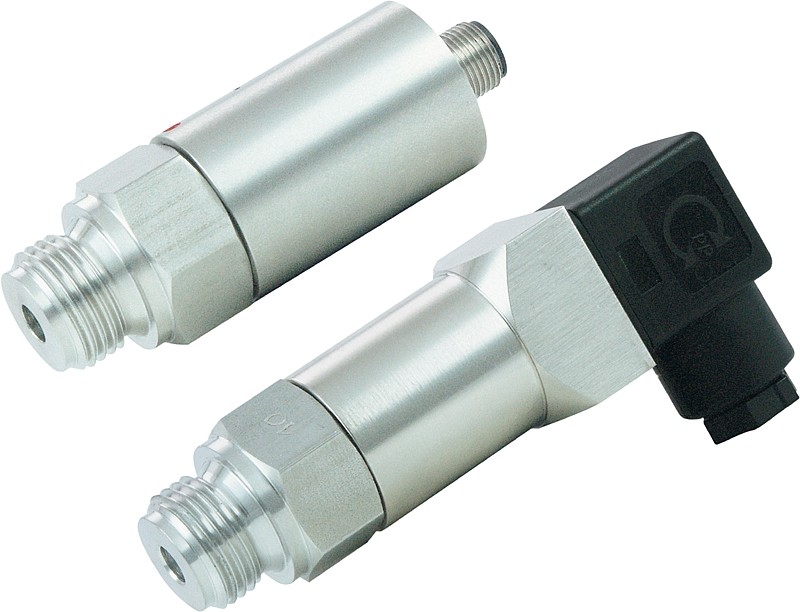

GHM Honsberg: EPS1-...RK, Druckmessumformer

Allgemeines:

Der Druckmessumformer EPS1 misst statische und dynamische Drücke in Flüssigkeiten und Gasen. Die robuste Ganzmetallausführung macht ihn in der Industrie universell einsetzbar.

Der Druckmessumformer besteht aus einer Messzelle (vier Dehnungsmessstreifen in Dickschichttechnologie auf ein Keramiksubstrat aufgebracht) und der Auswertelektronik. Diese wandelt das Brückensignal in ein druckproportionales 4 bis 20 mA-Signal. Die Druckzelle ist durch eine Bohrung von 8 mm Durchmesser mit dem Medium verbunden und ist durch diese Bauweise vor mechanischer Beschädigung sicher geschützt.

Druckmessumformer 4 bis 20 mA (2-Leiter)
Keramikmesszelle aus Al₂O₃
Druckzelle vor mechanischer Beschädigung geschützt
stufenlos drehbarer Kabelabgang für saubere Ausrichtung

Technische Daten:

Sensor:	Keramikmesszelle mit Messbrücke in Dickschicht-Technologie

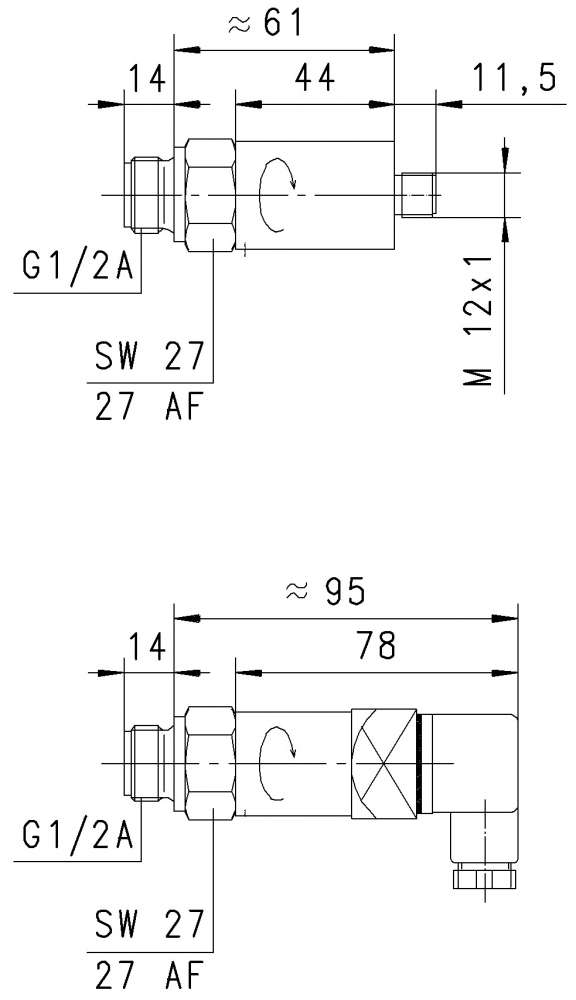

Anschlussart:	Außengewinde G 1/2 A oder G 1/4 A
Messunsicherheit:	±1 % vom Endwert zzgl. 0,05 % / K bei <0°C und >+60°C
Medientemperatur:	-20°C bis +80°C (mit Option Schwanenhals max. +120°C)
Umgebungstemperatur:	-20°C bis +70°C
Medien:	Flüssigkeiten und Gase
Werkstoffe medienberührt:	Fühler 1.4571, Al₂O₃, FKM
Versorgungsspannung:	10 bis 30 V DC ±10 %
Schutzart:	IP 67
Gewicht:	ca. 0,3 kg
Konformität:	CE
auch als OMNI-P1	Vorortelektronik mit Digitalanzeige, 2x NPN und PNP Schalter 4(0) bis 20 mA Analogausgang Grafik Display mit Melde LED Programmierring
auch als FLEX-P1	Vorortelektronik 4 bis 20 mA oder 0 bis 10 V Analogausgang Schalt- oder Frequenzausgang pnp, npn
