Bodenfeuchte-/temperatursensor | HD 3910

GHM Delta Ohm: HD 3910, Bodenfeuchte-/temperatursensor
Allgemeines:

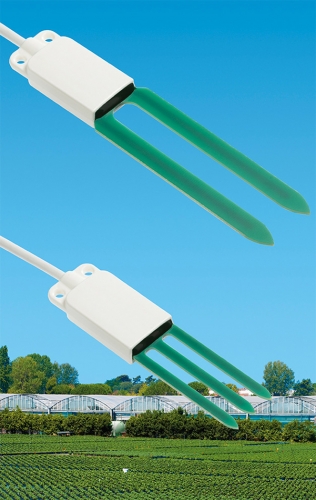

Die Sonden HD3910.1 (zwei Elektroden) und HD3910.2 (drei Elektroden) messen den volumetrischen Wassergehalt des Bodens (VWC) mittels kapazitiven Messprinzips, was eine schnelle Messung mit minimaler Invasivität ermöglicht.

Die Sonde mit drei Elektroden HD3910.2 ist insbesondere geeignet zur Messung in kleinen Volumina, z.B. bei Topfpflanzen.

Die Sonden sind werkseitig kalibriert und benötigen keine weitere Kalibration durch den Benutzer.

Die Platine befindet sich gut geschützt in einem Kunststoffgehäuse, das durch Epo-xidharz abgedichtet ist, so dass verlässliche Messungen auch unter rauen Umge-bungsbedingungen möglich sind.

Die Version mit digitalem RS485 Ausgang mit MODBUS-RTU Protokoll ermöglicht die Verwendung sehr langer Anschlusskabel. Sie kann an die Datenlogger HD32MT.1 und HD32MT.3 oder an einen anderen Datenlogger mit RS485 MODBUS-RTU Eingang.

Die Ausführung mit digitalem SDI-12 Ausgang ist kompatibel mit Version 1.3 des Protokolls und kann an den Datenlogger HD32MT.3 oder einen anderen Datenlogger mit SDI-12 Eingang angeschlossen werden.

Die Ausführung mit Analogausgang hat zwei 0,5 bis 3 V Standardspannungsausgän-ge: einen für den volumetrischen Wassergehalt und einen für die Temperatur. 0 bis 2,5 V, 0 bis 5 V oder 0 bis 10 V Ausgänge auf Anfrage.

Die Sonden sind mit einem fest angebrachten Kabel mit 5 oder 10 m Standardlänge und offenen Drähten am Kabelende versehen.

Messung des volumetrischen Wassergehalts des Bodens mit 2 Elektroden (HD3910.1) oder 3 Elektroden (HD3910.2) für begrenzte Volumina
Messung der Bodentemperatur
verschiedene Ausgangsoptionen verfügbar (abhängig von der Ausführung): digital RS485 mit MODBUS-RTU Protokoll, digital SDI-12 oder analoge Span-nung
genaue und stabile Messungen
Schutzart IP 67
minimale Invasivität im Boden
einfach zu installieren

Anwendungen:

Landwirtschaft
Hydrologie
Geologie

Technische Daten:

volumetrischer Wassergehalt
Messprinzip:	kapazitiv
Messbereich:	0 % bis 100 % VWC (60 % für Ausführungen mit Analogausgang)
Auflösung:	0,1 %
Genauigkeit (bei 23°C):	±3 % zwischen 0 und 50 % VWC (Standardmineralboden, EC <5 mS/cm)
Messvolumen:	∅ = 60 mm x H = 150 mm für 2-Elektrodensonde ∅ = 40 mm x H = 110 mm für 3-Elektrodensonde
Sensorbetriebstemperatur:	-40°C bis +60°C

Temperatur
Sensor:	NTC 10 kW bei +25°C
Messbereich:	-40°C bis +60°C
Auflösung:	0,1°C
Genauigkeit:	±0,5°C
Langzeitstabilität:	0,1°C / Jahr

Stromversorgung:	• 3,6 bis 30 V DC für Versionen mit 0 bis 2,5 V Analogausgang • 5 bis 30 V DC für Versionen mit RS485 Ausgang und Versionen mit 0,5 bis 3 V Analogausgang • 6 bis 30 V DC für Versionen mit SDI‑12 Ausgang • 7 bis 30 VDC für Versionen mit 0 bis 5 V Analogausgang • 12 bis 30 V DC für Versionen mit 0 bis 10 V Ana-logausgang
Stromverbrauch:	• Versionen mit RS485 Ausgang: 2 mA Durchschnitt / 15 mA Peak bei 12 V DC • Versionen mit Analogausgang: 2,5 mA Durchschnitt / 15 mA Peak bei 12 V DC • Versionen mit SDI‑12 Ausgang: 300 μA bei 12 V DC im Standby <15 mA bei 12 V DC während Messung
Ausgang:	Abhängig vom Modell: • RS485 mit MODBUS‑RTU Protokoll • SDI‑12 • 0,5 bis 3 V analoger Spannungsausgang (0,5 V = 0 % VWC oder ‑40°C, 3 V = 60 % VWC oder +60°C, minimaler Lastwiderstand 10 kΩ)
Materialien:	Griff: thermoplastisches Material und Epoxidharz Elektroden: Epoxidglas, Dicke 2 mm
Anschluss:	fest verbundenes Kabel mit offenen Drähten am Ende, Standardlänge 5 oder 10 m
Schutzart:	IP 67
Gewicht:	ca. 150 g (inkl. 5 m Kabel)
