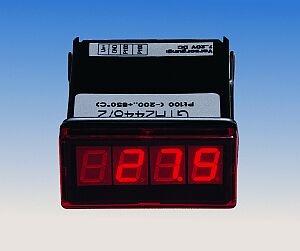

universelles Anzeigegerät für Temperatur | GTH 2448
97,60 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit in der Regel ca. 1 Woche
Art.Nr.: GTH2448Produktbeschreibung
Modelle:
- Ausführung 1 GTH2448/1: Anzeige für Temperatur (NiCr-Ni)
- Ausführung 2 GTH2448/2: Anzeige für Temperatur (Pt100)
- Ausführung 3 GTH2448/3: Anzeige für Temperatur (Pt100)
- Ausführung 4 GTH2448/4: Anzeige für Temperatur (Pt1000)
- Ausführung 5 GTH2448/5: Anzeige für Temperatur (Pt1000)
Technische Daten:
| Messeingang, Auflösung | |
| GTH 2448/1: | -50°C bis +1.150°C (NiCr-Ni) |
| GTH 2448/2: | -200°C bis +650°C (Pt100, 2-Leiter), 1°C |
| GTH 2448/3: | -60,0°C bis +199,9°C (Pt100, 2-Leiter), 0,1°C |
| GTH 2448/4: | -200°C bis +650°C (Pt1000, 2-Leiter), 1°C |
| GTH 2448/5: | -60,0°C bis +199,9°C (Pt1000, 2-Leiter), 0,1°C |
| Genauigkeit (bei Nenntemperatur = +25°C) | |
| NiCr-Ni: | ±1 % ±1 Digit (von -20°C bis +550°C bzw. +920°C bis +1.150°C) ±1,5 % ±1 Digit (von +550°C bis +920°C) |
| Pt100, Pt1000: | ±0,5°C ±1 Digit bzw. ±1°C ±1 Digit |
| Offsetabgleich (nur bei Pt100 und Pt1000): | Die Nullpunktverschiebung des Sensors (z.B. durch lange Kabel) kann mit Hilfe eines auf der Geräterückseite befindlichen Spindeltrimmers abgeglichen werden |
| Anzeige: | 3½-stellige, rote, 10 mm hohe LED-Anzeige |
| Abtastrate: | ca. 3 Messungen/s |
| Arbeitstemperatur: | 0°C bis +50°C (zulässige Umgebungstemperatur) |
| relative Feuchte: | 5 % bis 95 % r.F. (nicht betauend) |
| Lagertemperatur: | -20°C bis +70°C |
| Spannungsversorgung: | 8 V DC bis 20 V DC oder 18 V DC bis 29 V DC (Standard) (einstellbar über Lötbrücke) Autovaristor-Variante (Option AV12) nur für Ausführungen GTH 2448-4 und -5 |
| Stromverbrauch: | max. 20 mA |
| Panelbefestigung: | mit VA-Federklammer, mögliche Paneldicken: 1 mm bis ca. 10 mm |
| Anschlussklemmen: | 4-polige Schraub-/Steckklemme für Leiterquerschnitte von 0,14 mm2 bis 1,5 mm2 |
| Schutzklasse: | frontseitig IP54 |
| Gehäuse: | glasfaserverstärktes Noryl, Frontscheibe PC |
| Abmessungen: | 48 x 24 mm (B x H) (Frontrahmenmaß) |
| Einbautiefe: | ca. 65 mm (inkl. Schraub-/Steckklemmen) |
| Gehäuse: | glasfaserverstärktes Noryl, Frontscheibe: Polycarbonat |
| Abmessung: | 48 x 24 mm (B x H, Frontrahmenmaß) |
| Einbautiefe: | ca. 65 mm inkl. Klemme |
| Schalttafelausschnitt: | 45+0,5 x 21,7+0,5 mm (B x H) |
| Katalogseite als .pdf: |
 |
| Bedienungsanleitung GTH 2448/1 als .pdf: |
 |
| Bedienungsanleitung GTH 2448/2 und GTH 2448/3 als .pdf: |
|
| Bedienungsanleitung GTH 2448/4 und GTH 2448/5 als .pdf: |
|
 |
