Temperatur- und Feuchtemessumformer | HD 9008TRR
368,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!
Art.Nr.: HD9008TRRProduktbeschreibung

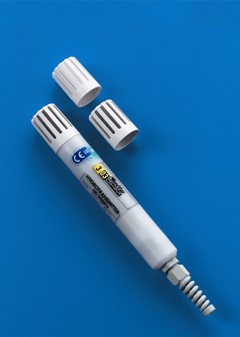

dualer, passiver, meteorologischer Feuchte- und Temperatur-Mikroprozessor-Messumformer,
4 mA bis 20 mA-Ausgang
Allgemeines:
HD 9008TRR ist ein Feuchte- und Temperatur-Mikroprozessor-Messumformer und Temperatur konfigurierbar. Es handelt sich um einen passiven Messumformer mit einem 4 bis 20 mA-Ausgang und einer Stromversorgung von 10 V DC bis 40 V DC. Die Sensoren sind am Ende eines Kunststoffrohres befestigt: es handelt sich um einen kapazitiven Feuchtesensor und einen Platin-Temperatursensor (100 Ω bei 0°C).
Das Instrument kann mit Hilfe eines Schlüssels neu programmiert werden. Der Gebrauch eines Jumpers oder Potentiometers ist nicht erforderlich. Der Feuchte-Eingang kann mittels zweier gesättigter Lösungen rekalibriert werden: die erste bei 75 %, die zweite bei 33 %; der Feuchtebereich von 0 % bis100 % r.F. ist festgesetzt, 4 mA entsprechen 0 % r.F., 20 mA entsprechen 100 % r.F.
Die Standardkonfiguration der Temperatur beträgt -40°C bis +80°C, was 4 mA bis 20 mA entspricht. Der Anwender hat die Möglichkeit, den Temperaturausgang mittels eines Pt100-Simulators oder eines Satzes festgelegter Widerstände zu konfigurieren, sofern er sich innerhalb des Bereichs -40°C bis +80°C befindet und eine minimale Amplitude von +25°C aufweist. Zwei LEDs geben Alarm (wenn Temperatur den Sollbereich überschreitet, im Falle eines Sensorbruchs oder bei einem Kurzschluss) und helfen dem Anwender während des Programmierens.
Ein Betriebstemperaturbereich abweichend von der Standardtemperatur kann bei Bestellung angefordert werden.
Wichtiger Warnhinweis: Die Sonden arbeiten im Temperaturbereich -40°C bis +80°C. Außerhalb dieses Bereichs sind die Daten nicht korrekt; die Elektronik wurde konzi-piert, in diesem Bereich zu arbeiten.
Technische Daten:
| Betriebstemperatur: |
Elektronik und Sensor: -40°C bis +80°C |
| Stromversorgung Messumformer: | 10 V DC bis 40 V DC (4 mA bis 20 mA) |
| Feuchtigkeit: | |
| Kapazität: | 300 pF typ. |
| Messbereich: | 0 % bis 100 % r.F. |
| Genauigkeit bei +20°C: | ±1,5 % r.F. (0 % bis 90 % r.F.) ±2,0 % r.F. (für die übrigen Werte der Skala) |
| Reaktionszeit bei 63 % der Finalvariation: | 3 min mit Filter; 6 s ohne Filter kein Thermoschock |
| Ausgangssignal: | 0 % r.F. = 4,0 mA 100 % r.F. = 20,0 mA |
| Lastwiderstand: | RLmax = (VCC-10)/22 mA |
| Temperatur: | |
| Messbereich - Standardkonfiguration: |
-40°C bis +80°C |
| Genauigkeit: |
±0,15°C ±0,1% der Messung |
| Reaktionszeit bei 63 % der Finalvariation: |
3 min; 6 s ohne Filter |
| Ausgangssignal: |
-40°C = 4,0 mA +80°C = 20,0 mA |
| Lastwiderstand: |
RLmax = (VCC-10)/22 mA |
| Abmessungen: | Ø 26 x 225 mm |
| max. Kabellänge: | 200 m |
| min. Leitungsquerschnitt: | 20 AWG – 0,5 mm² |
| max. Kabeldurchmesser: | Ø 5 mm |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
 |
