Signalwandler / -verstärker | HD978TR...
Konfigurierbare Signalwandler/-verstärker mit Strom- oder Spannungsausgang.
Allgemeines:
HD978TR3, HD978TR4, HD978TR5 und HD978TR6 sind konfigurierbare Signalwandler/-verstärker mit mV-Eingang. Der mV-Eingangssignalbereich kann von -10 mV bis +60 mV durch Knopfdruck und mittels des HD778-TCAL Simulators und der DeltaLog7 Software oder eines Spannungskalibrators mit mV-Ausgang konfiguriert werden. HD978TR3 und HD978TR5 haben einen 4 bis 20 mA Stromausgang. HD978TR4 und HD978TR6 verfügen über einen 0 bis 10 V DC Spannungsausgang.
0 bis 1 V DC, 0 bis 5 V DC und 1 bis 5 V DC Ausgänge sind auf Anfrage erhältlich.
Eine LED zeigt die Alarmsituation an und unterstützt beim Programmieren. Das Gerät ist außerdem verpolungsgeschützt.
Eingang und Ausgang sind galvanisch getrennt: dies ist notwendig, um Probleme durch gegenseitige Beeinflussung der Geräte, die von Störungen herrühren, die durch die unterschiedlichen Massenschleifen verursacht werden, zu verhindern.

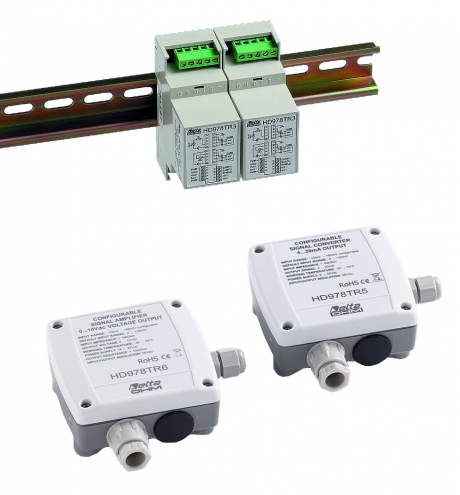

Das Gerät befindet sich entweder in einem DIN-Gehäuse (Breite 35 mm), das auf eine 35 mm DIN-Schiene montiert werden kann bei den Modellen HD978TR3 und HD978TR4 oder in einem Gehäuse für Wandmontage bei den Modellen HD978TR5 und HD978TR6. Bei der 4 bis 20 mA Stromausgangsstufe der Modelle HD978TR3 und HD978TR5 handelt es sich um einen passiven Zweileiter. Die Stromversorgung zum Wandler erfolgt über die Stromschleife.
Ausführungen:
Konfigurierbarer Signalwandler/-verstärker mit 4 bis 20 mA (20 bis 4 mA) Ausgang, für Montage auf DIN-Schiene. Eingangsmessbereich -10 bis +60 mV. Standardeinstellung 0 bis 20 mV. Minimaler Messbereich 2 mV.
HD978TR4
Konfigurierbarer Signalwandler/-verstärker mit 0 bis 10 V DC (10 bis 0 V DC) Ausgang, für Montage auf DIN-Schiene. Eingangsmessbereich -10 bis +60 mV. Standardeinstellung 0 bis 20 mV. Minimaler Messbereich 2 mV.
HD978TR5
Konfigurierbarer Signalwandler/-verstärker mit 4 bis 20 mA (20 bis 4 mA) Ausgang, für Wandmontage. Eingangsmessbereich -10 bis +60 mV. Stan-dardeinstellung 0 bis 20 mV. Minimaler Messbereich 2 mV.
HD978TR6
Konfigurierbarer Signalwandler/-verstärker mit 0 bis 10 V DC (10 bis 0 V DC) Ausgang, für Wandmontage. Eingangsmessbereich -10 bis +60 mV. Standardeinstellung 0 bis 20 mV. Minimaler Messbereich 2 mV.
Technische Daten:
| Eingang | |
| Messbereich: | -10 mV bis +60 mV konfigurierbar |
| Standardbereich: | 0 mV bis 20 mV |
| minimaler Messbereich: |
2 mV |
| Eingangsimpedanz: | >1 MOhm |
| Konvertierungsgeschwindigkeit: | 2 Messungen pro Sekunde |
| Genauigkeit: | ±0,04 %F.S. ±20 μV |
| Betriebstemperatur: | -30°C bis +70°C |
| Lagertemperatur: | -40°C bis +80°C |
| relative Feuchte: | 0 % bis 90 % r.F. (nicht betauend) |
| Ausgang | |
| Art des Ausgangs: | HD978TR3 und TR5: 4 bis 20 mA (oder 20 bis 4 mA), Zweileiter, 22 mA, im Falle eines nicht verbundenen Eingangs HD978TR4 und TR6: 0 bis 10 V DC, (0 bis 1 V CC, 0 bis 5 V DC, 1 bis 5 V DC auf Anfrage) |
| Auflösung: | HD978TR3 und TR5: 4 µA HD978TR4 und TR6: 20 µA |
| Verpolungsschutz: | 40 Vmax |
| Empfindlichkeit hinsichtlich V DC Spannungsvariationen: | HD978TR3 und TR5: 0,4 µA/V HD978TR4 und TR6: 2 µA/V |
| Lastwiderstand: | HD978TR3 und TR5: RLMax = (V CC - 9) / 0,022 RLMax = 625 Ω mit V DC = 24 V DC HD978TR4 und TR6: >10 kΩ |
| Eingang/Ausgang galvanische Trennung: | 50 V CC (geprüft bei 250 V) |
| rote LED: | schaltet sich ein während der Programmierung, wenn Fühler beschädigt oder nicht angeschlossen ist |
| Anlaufzeit: | 2 Minuten |
| Temperaturdrift: | 0,02 % F.S./°C |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
 |
