Luftfeuchte- und Temperatur-Messumformer | GHTU-...-MP
373,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit in der Regel ca. 1 Woche
Art.Nr.: GHTU...MPProduktbeschreibung
Allgemeines:
Der Luftfeuchte-/Temperatur-Messumformer bietet dank modernster digitaler Mikroprozessortechnik
noch größere Möglichkeiten, die speziellen Sensorcharakteristiken zu kompensieren. In
Bezug auf Genauigkeit, Temperaturstabilität und auch Funktionsumfang werden so neue
Maßstäbe erreicht. Aufgrund verschiedener Ausführungen (wie z.B. für Wand- oder Kanalmontage,
mit abgesetztem Sensorrohr oder mit Strahlungshut) sowie einer zulässigen
Betriebstemperatur für die Elektronik von -25°C bis +50°C (Sensor: -40°C bis +120°C) lassen sich
die GHTU-...-MP für nahezu alle Anwendungen einsetzen, 2 Normalsignal-
Ausgänge.
Ausgänge.

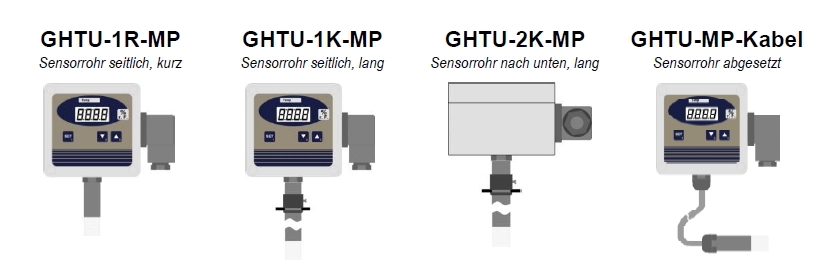

- GHTU-1R-MP: Wandausführung, Fühlerlänge: 50 mm (Standardausführung)
- GHTU-1K-MP: Wand-/ Kanalausführung, Fühlerlänge: 220 mm (Standardausführung)
- GHTU-2K-MP: Kanalausführung, Fühlerlänge: 220 mm (Standardausführung)
- GHTU-SHUT-MP: Strahlungshut / Wetterschutz
- GHTU-KABEL-MP: Wandausführung mit Kabel und Hochfeuchtesensor
| Messbereich: |
relative Luftfeuchtigkeit: 0,0 % bis 100,0 % r.F. (temperaturkompensiert) Temperatur: -40,0°C bis +120,0°C bzw. -40,0°F bis +248°F |
| empfohlener Feuchtemessbereich: | 20,0 % bis 80,0 % r. F. (Standard) 5,0 % bis 95,0 % r. F. (bei Option Hochfeuchte) |
| Anzeigeoptionen: | Bei Option UNI kann anstelle des Feuchtewertes ein alternativer „Options“-Anzeigebereich angezeigt und ausgegeben werden. Die Auswahl der Anzeigegröße erfolgt per Tasten. Feuchtkugel- -27,0°C bis +60,0°C Temperatur: Taupunkt-Temperatur: -40,0°C bis +60,0°C Enthalpie: -25,0 kJ/kg bis +999,9 kJ/kg Feuchtegehalt der Luft: 0,0 g/kg bis 640,0 g/kg absolute Feuchte: 0,0 g/m3 bis 200,0 g/m3 |
| Genauigkeiten (bei 25°C und im empfohlenen Feuchtemessbereich): | Anzeige: Luftfeuchte: ±2,5 % r.F. Temperatur: ±0,4 % vom Messwert ±0,2°C Ausgangssignal: Luftfeuchte ±0,2 % FS Temperatur ±0,2 % FS |
| Temperaturkompensation: | automatisch |
| Hilfsenergie: | 12 V DC bis 30 V DC bzw. 18 V DC bis 30 V DC (bei Ausgang: 0 V bis 10 V) |
| Verpolungsschutz: | 50 V, dauernd |
| zulässige Bürde (bei 4 mA bis 20 mA): | RA [Ω] ≤ (Uv [V] - 12 V) / 0,02 A |
| zulässige Last (bei 0 ... 1(10) V): | RL [Ω] > 3.000 Ω |
| Anzeige: | ca. 10 mm hohe, 4-stellig LCD-Anzeige, automatische Umschaltung Feuchte/Temperatur |
| Arbeitstemperatur: | -25°C bis +50°C (Elektronik) Sensorkopf und Rohr: -40°C bis +100°C - kurzzeitig bis +120°C |
| Lagertemperatur: | -25°C bis +70°C |
| relative Luftfeuchtigkeit (Elektronik): |
0 % bis 95 % r.F. (nicht betauend); bei Gefahr von Betauung durch Temperaturwechsel wird die OPTION „LACK“ empfohlen |
| Gehäuse: |
ABS (IP65) |
| Fühlerrohr: |
Rohr 14 mm Ø, mit abschraubbarer Schutzkappe |
| Ausführung KABEL: | mit abgesetztem Fühlerrohr, Sensorkopf (Ø14 x 68 mm) über ein ca. 1 m langes Teflonkabel vom Gehäuse abgesetzt, inklusive Hochfeuchte-Sensor |
| Ausführung SHUT: | Strahlungshut / Wetterschutz Anwendungen: für Außenmessungen, starke Sonneneinstrahlung und Regen verfälschen die Messung nicht. Konstruktion: Stahlungshut aus Kunststoff, Ø 110 mm, Höhe ca. 140 mm. Wandbefestigung aus Edelstahl mit 3 Befestigungslöchern Durchmesser 5 mm. Größte Ausladung 160 mm. |
| elektrischer Anschluss: | Winkelstecker nach EN 175301-803/A (IP65) |
| Befestigung: | 4 Gehäusebohrungen für Wandmontage oder über Rohrhalter aus Kunststoff zur Kanalmontage |
| Funktionen: | Min-/Max-Wertspeicher, Nullpunkt-/Steigung einstellbar, Ausgangssignal skalierbar |
Bedienungsanleitung als .pdf:
 |
