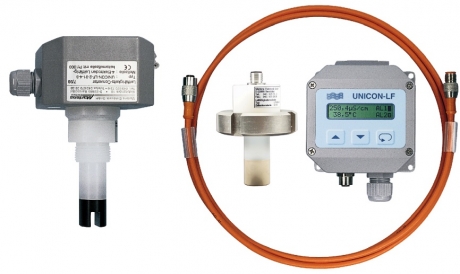

Leitfähigkeits-Converter | UNICON®-LF

862,00 EUR

inkl. 19 % USt -> Preis zzgl. Versandkosten

Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!

Art.Nr.: UNICON-LF

Ausführung:
1: Ausgang 4 bis 20 mA für Leitfähigkeit, 2 kontaktlose Alarmausgänge:
2: wie 1, jedoch 2. Messbereich für Leitfähigkeit, Ausgang 4 bis 20 mA für Temperatur (+ 96,80 EUR) :

Montageart:
01: Kopfmontage, direkt auf der Messzelle:
02: Feldmontage mit Anschlussbuchse Messing vernickelt (+ 96,80 EUR) :
03: Feldmontage mit Anschlussbuchse VA 1.4571 (+ 105,90 EUR) :

Messprinzip:
4: 4-Elektroden-Messung (2-Elektroden-Messzellen anschließbar):

Temperaturkompensation:
1: Pt100:
3: Pt1000:

Optionen MA:
14: Messung und Überwachung nach USP<645> (+ 105,90 EUR) :

Bitte beachten Sie stets die Bestellhinweise auf den einzelnen Datenblättern!

Produktbeschreibung

GHM Martens: UNICON-LF, Leitfähigkeits-Converter
Allgemeines:

Der Leitfähigkeits-Converter UNICON®-LF wird zur konduktiven Messung der Leitfähigkeit von Flüssigkeiten eingesetzt. Je nach Leitfähigkeit des Mediums werden als Sensoren 2-Elektroden-Messzellen (z.B. Reinstwasser) oder 4-Elektroden-Messzellen (z.B. Brauchwasser, Waschlaugen, Säuren, Laugen usw.) eingesetzt.

Technische Daten:

Hilfsspannung
Schleifenspannung:	14 V DC bis 30 V DC, 2-Leitertechnik
Arbeitstemperatur:	0°C bis +50°C
CE-Konformität:	EN 61326-1:2013

Leitfähigkeitsausgang
Ausgangssignal:	4 mA bis 20 mA
Einheit:	programmierbar μS/cm; mS/cm; kΩ/cm; MΩ/cm
Dezimalstellen:	0 bis 3 Stellen (abhängig von der Einheit)
Anzeigebereich:	500 bis 9.999 Digit (abhängig von der Einheit und den Dezimalstellen)
min./max. Messbereich:	0..5,00 μS/cm bis 0..500,0 mS/cm; 0..0,500 μS/cm / 0..50,0 μS/cm mit Reinstwasser-Messzelle
Temperaturkomp:	nichtlinear für Reinstwasser und natürliches Wasser oder linear einstellbar von 0,000 %/°C bis 8,000 %/°C
Zellenkonstante:	programmierbar im Bereich 0,080 bis 4,000
Standardfehler:	±0,5 % vom Messwert ±2 Digit

Temperaturausgang
Ausgangssignal:	4 mA bis 20 mA
Bürde:	RA ≤ (U_B-14 V) ÷ 0,02 A
Temperaturfühler:	Pt100 oder Pt1000 nach DIN IEC 751
Einheit:	°C, °F programmierbar
Messbereich:	-40,0°C bis +160,0°C

Alarmausgänge
Transistor:	14 V DC bis 30 V DC, max. 60 mA
Spannungsabfall:	<2 V

Messbereichsumschaltung
R_i:	>10 kΩ
MB1 aktiv:	U = 0 V DC bis 3 V DC
MB2 aktiv:	U = 12 V DC bis 30 V DC

Display
Display:	LCD-Punktmatrix, 3,8 mm Zeichenhöhe
Umfang:	2 Zeilen je 16 Zeichen

Gehäuse
Gehäuse:	Kopfgehäuse / Feldgehäuse
Material:	Gehäuse Polyamid glasfaserverstärkt PA6-GF/GK 15/15, Frontfolie Polyester
Abmessungen:	100 x 100 x 60 mm (B x H x T)
Gewicht:	max. 360 g
Anschluss:	Schraubklemme mit Drahtschutz, 2,5 mm² flexibel, 4 mm² Draht bzw. steckbares Anschlusskabel
Schutzart:	IP65, Klemmen IP20 gemäß BGV A3
