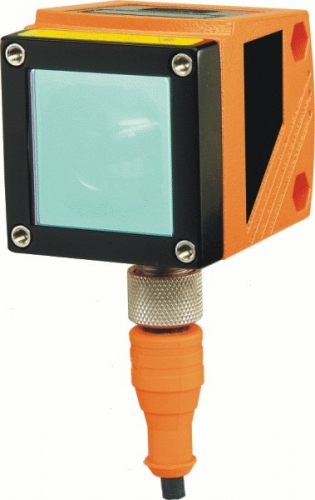

Laser Abstandssensor | LS 100

Zinkdruckguß-Gehäuse
Abmessungen 52x59x42 mm

Merkmale


• LED-Display, 4-stellig
• Messbereich und Schaltpunkte über Tasten programmierbar
• Funktionsanzeige durch 3 LED´s
• Lichtfleckdurchmesser 6 mm
• Genauigkeit (bei 90% Remission)
  bis 2 m ±15 mm
  2 ... 4 m ±25 mm
  4 ... 6 m ±35 mm
  6 ... 10 m ±70 mm
• Messrate/Schaltfrequenz max. 50 Hz (einstellbar)
• Ausgang 1: Schaltausgang PNP open collector
  Ausgang 2: programmierbar als Schaltausgang oder 4 ... 20 mA / 0 ... 10 V DC
• Arbeitstemperatur -10 ... 60 °C
• Kurzschlussfest, Verpolungssicher
• Betriebsspannung 18 ... 30 V DC
• Stromaufnahme < 150 mA
• Schutzklasse III
• Elektrischer Anschluss 4-pol. Steckverbinder M12
• Schutzart IP65

Allgemeines
Der LS100 misst berührungslos die Entfernung zu einem Objekt, über eine Distanz von bis zu 10 m. Durch das optische Messverfahren mit sichtbarem Laser kann das zu messende Objekt punktgenau anvisiert werden.
