Art.Nr.: LABO-D-SProduktbeschreibung
Allgemeines:

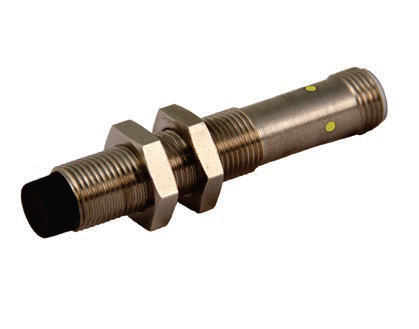

Der Frequenzschalter LABO-D...-S vereint im Gehäuse eines Näherungsschalters einen Primärsensor mit einer Auswertelektronik mit einem leistungsfähigen 16-Bit-Mikrocontroller. Die Auswertelektronik ermöglicht z.B. die Drehzahlmessung von rotierenden Maschinenteilen, Turbinen, Flügelrädern etc. über die Detektion der Annäherung von Metallen oder Magneten in unterschiedlichen Umgebungen und die Auswertung der sich ergebenden Frequenz.
Die Primärsensoren sind je nach Anwendungsfall in unterschiedlichen Technologien erhältlich:
- Magnetfeldsensoren sind in der Lage, die Annäherung von Magneten zu detektieren. Dies ist auch durch metallische Flächen hindurch möglich.
- Vorgespannte Hall-Sensoren detektieren die Annäherung von ferromagnetischen Metallteilen, auch durch metallische aber nicht ferromagnetische Flächen hindurch.
- Induktivsensoren detektieren die Annäherung von Metallteilen jeder Art und können daher nicht hinter metallischen Flächen eingesetzt werden.
Der Schaltwert kann auf Wunsch über "Teach-In" bei jeweils anstehender Frequenz eingestellt werden. Schalt- und Rückschaltzeiten sind unabhängig voneinander einstellbar. Die Power-On-Delay-Funktion ermöglicht es, den Schaltausgang für eine einstellbare Zeit nach dem Einschalten der Versorgungsspannung in einem definierten Zustand zu halten.
Ausführungen mit Analog- oder Pulsausgang sind ebenfalls verfügbar.
- kompletter Sensor mit Frequenzschalter
- Schaltsignal in Abhängigkeit von der Eingangsfrequenz
- verschiedene Sensoren verfügbar
- 16-Bit-Mikrocontroller
- zahlreiche Parameter konfigurierbar
- ein Parameter vor Ort setzbar
- kostengünstig
Sensor: | - Magnetfeld-Sensor (magnetoresistiv) - vorgespannter Hall-Sensor - Induktiv-Sensor |
Detektionsabstand: | Magnetfeldsensor: abhängig von verwendetem Magneten, Schaltschwelle typ. 8 Gauss (= 0,8 milliTesla), Schaltabstände über 25 mm möglich vorgespannter Hall-Sensor: typ. 0,5 mm bis 2,5 mm Induktiv-Sensor: typ. max. 4 mm bezogen auf 1 cm3 ST37 |
Messbereich: | 0 kHz bis 10 kHz bei HALL-Sensoren 0 kHz bis 1 kHz bei Induktivsensoren |
Messunsicherheit: | ±0,1 % Messwert |
Druckfestigkeit: | drucklose Anwendung |
Betriebstemperatur: | 0°C bis +70°C (andere Temperaturen auf Anfrage) |
Lagertemperatur: | -20°C bis +80°C |
Werkstoffe: | Gehäuse: CW614N vernickelt Sensorkappe: PA Steckereinsatz: PC Kontakte: CuZn, vergoldet |
Versorgungsspannung: | 10 V DC bis 30 V DC |
Leistungsaufnahme: | <1 W (bei unbelastetem Ausgang) |
Schaltausgang: | Transistorausgang "Push-Pull" (kurzschluss- und verpolungsfest) lout = 100 mA max. |
Anzeige: | gelbe LED (Ein = Normal / Aus = Alarm / schnelles Blinken = Programmierung) |
elektr. Anschluss: | für Rundsteckverbinder M12x1, 4-polig |
Schutzart: | IP 67 |
Gewicht: | ca. 0,02 kg |
Konformität: | CE |
Die genauen Spezifikationen entnehmen Sie bitte dem folgenden Datenblatt:
